TRUYỀN THÔNG CÔNG NGHIỆP | CÁC MÔ ĐUN ETHERNET – IFM

Nguồn: ifm.com/fs/AL4202

Kết nối tín hiệu IO kỹ thuật số tại hiện trường – Truyền thông công nghiệp | Các mô đun Ethernet

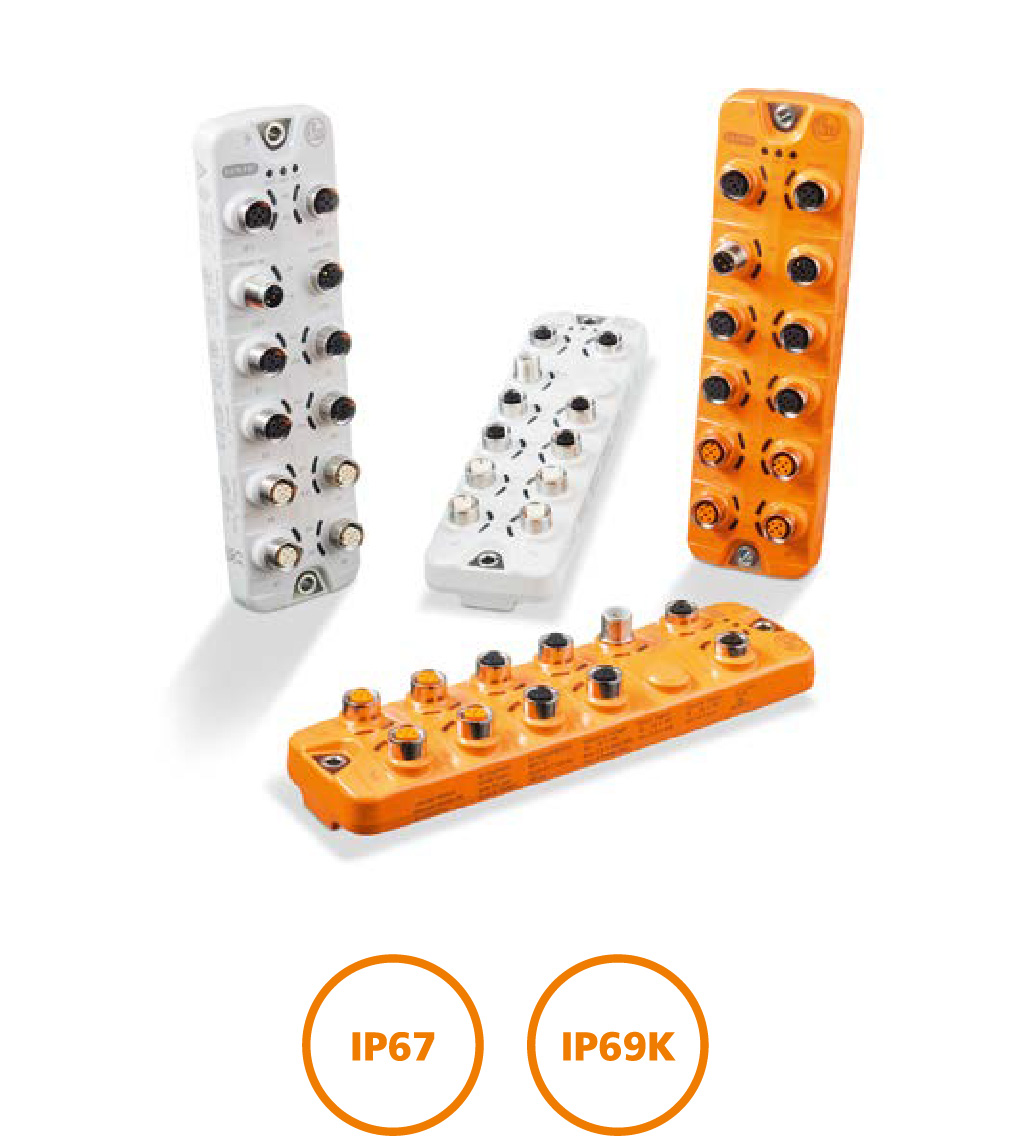

Mô đun I/O cho PROFINET và EtherNet/IP

• Cấu trúc mạng hiệu quả nhờ kết nối trực tiếp các cảm
• biến và bộ truyền động với cấp fieldbus
• Chức năng đếm được tích hợp cho các ứng dụng đếm tần số cao và chuyển đổi trực tiếp các ngõ ra
• Thiết kế thân vỏ chắc chắn phù hợp sử dụng trong các môi trường yêu cầu chuẩn vệ sinh cao



Mô đun Ethernet cho ứng dụng tại hiện trường – Truyền thông công nghiệp | Các mô đun Ethernet

Mô đun IO phân tán đóng vai trò như một cổng kết nối giữa cảm biến nhị phân/bộ truyền động và fieldbus. Nghĩa là tín hiệu ngõ vào và ngõ ra tại hiện trường có thể được truyền trực tiếp qua fieldbus. Không cần thêm hệ thống truyền tải nào trong cấu trúc mạng fieldbus.

Mạnh mẽ và kín nước – Truyền thông công nghiệp | Các mô đun Ethernet

Kết hợp với công nghệ kết nối ecolink của IFM, các mô-đun IFM là sự lựa chọn hoàn hảo, ngay cả đối với những ứng dụng khó nhất. Vật liệu và phương pháp sản xuất đã được kiểm nghiệm là đồng nhất với các dòng sản phẩm cáp kết nối EVC và EVF của ifm. Công nghệ ecolink đảm bảo các kết nối M12 của dây cáp luôn ổn định và chống thấm nước lâu dài.

Mở rộng với mô-đun ngõ vào/ngõ ra kỹ thuật số – Truyền thông công nghiệp | Các mô đun Ethernet

Mô-đun Ethernet là sự bổ sung hoàn hảo cho dòng IO-Link master của IFM. Chúng có cùng thiết kế, cấu hình cổng và kết nối M12 chuẩn hóa. Bốn cổng ngõ ra phía trên cho phép dòng điện đầu ra lên tới 3,6 A, trong khi bốn cổng phía dưới cho phép kết nối các cảm biến

Chức năng đếm tích hợp – Truyền thông công nghiệp | Các mô đun Ethernet

Các xung cảm biến được đếm bên trong mô-đun và được truyền tuần hoàn đến PLC dưới dạng gói dữ liệu đếm. Nhờ vậy, độ chính xác của phép đếm được đảm bảo và không bị ảnh hưởng bởi thời gian quét của bộ điều khiển. Vì thế, cho phép điều khiển trực tiếp các ngõ ra bằng các lôgic chuyển đổi khác nhau.

Nguồn điện áp mạnh mẽ – Truyền thông công nghiệp | Các mô đun Ethernet

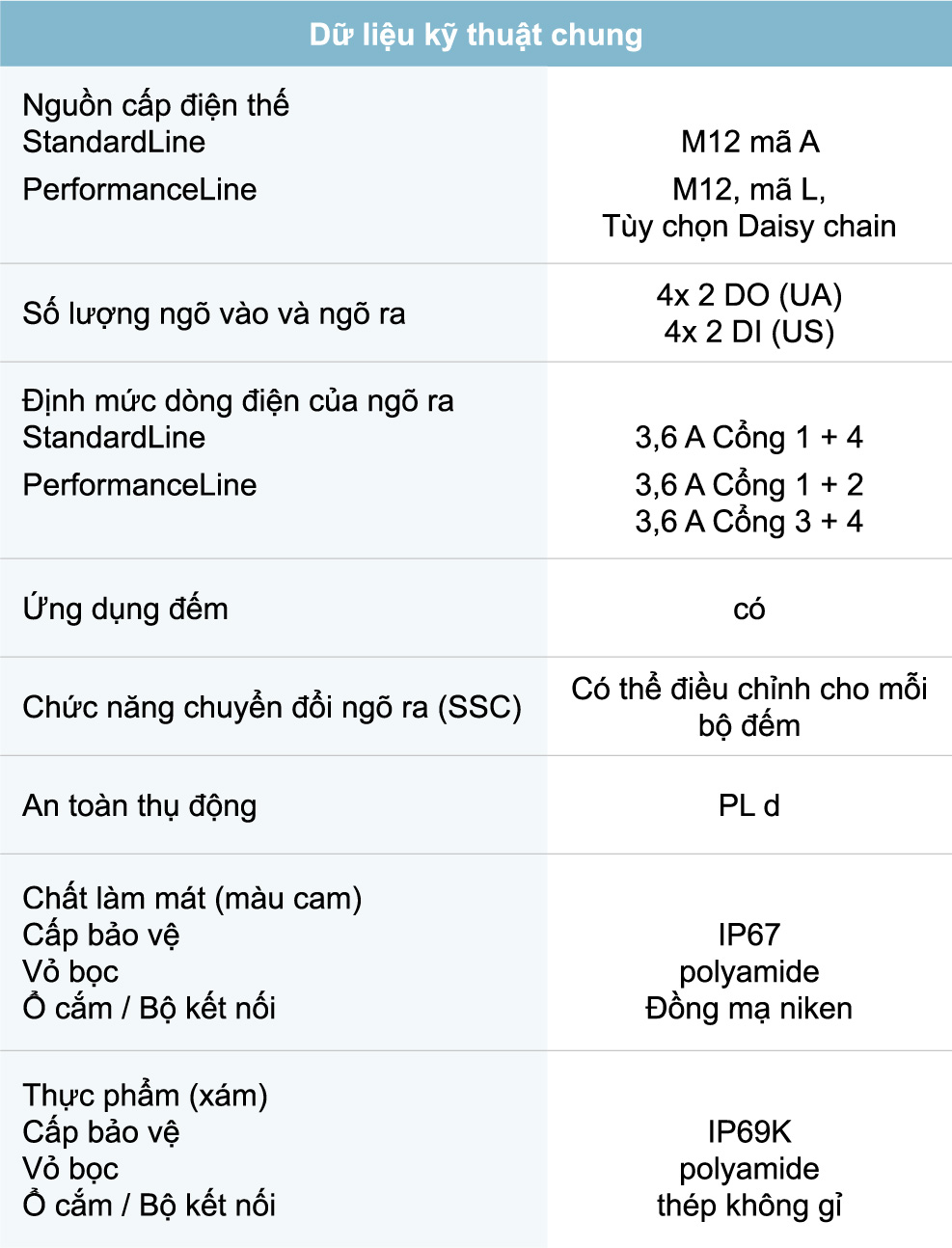

Đối với nguồn cấp, các mô-đun PerformanceLine sử dụng kết nối M12 mã L với dòng điện định mức 2x16A. Nhờ vậy cho phép kết nối kiểu Daisy-chain. Các mô-đun StandardLine cung cấp kết nối M12 mã A với dòng điện định mức 3,9 A (tiêu chuẩn Mỹ) và 4 A (tiêu chuẩn quốc tế)

Mã đặt hàng: AL4202, AL4222, AL4242, AL4203, AL4223, AL4243, AL4302, AL4322, AL4342, AL4303, AL4323, AL4343
