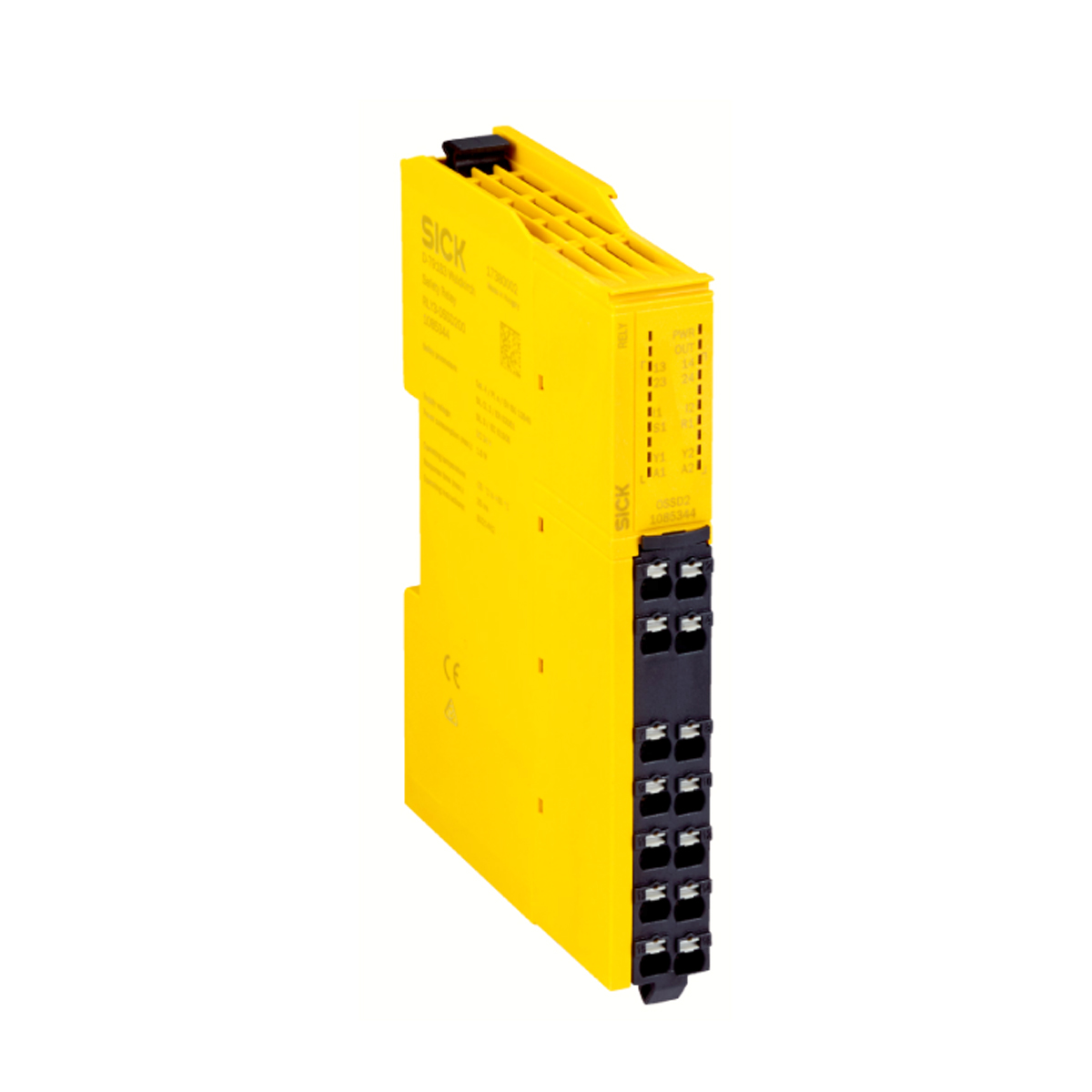

RƠ LE AN TOÀN RLY3-OSSD200 – 1085344 SICK

RƠ LE AN TOÀN RLY3-OSSD200 – 1085344 SICK

Thiết bị điện tử
Nguồn điện PELV hoặc SELV
Điện áp cung cấp VS 24 V DC (16,8 V … 30 V)
Gợn sóng dư ≤ 2,4 V
Công suất tiêu thụ ≤ 2,5 W (DC)
Đầu vào an toàn
Số 2
Điện áp đầu vào CAO 24 V DC (11 V … 30 V)
Điện áp đầu vào THẤP 0 V DC (–3 V … 5 V)
Dòng điện đầu vào 4 mA … 6 mA
Độ rộng xung thử nghiệm ≤ 1 ms
Tốc độ xung thử nghiệm ≤ 10 Hz
Nút nhấn đặt lại hoặc đầu vào giám sát thiết bị bên ngoài (EDM)
Số 1
Điện áp đầu vào CAO 24 V DC (11 V … 30 V)
Điện áp đầu vào THẤP 0 V DC (–3 V … 5 V)
Dòng điện đầu vào 4 mA … 6 mA
Cho phép đường dẫn dòng điện
Thời gian phản hồi (mở đường dẫn dòng điện cho phép) 10 ms
Số 2
Loại tiếp điểm đầu ra N/O, được dẫn hướng tích cực
Vật liệu tiếp điểm Hợp kim bạc, mạ vàng
Điện áp chuyển mạch 10 V AC … 230 V AC
10 V DC … 230 V DC
Dòng điện chuyển mạch 10 mA … 6 A
Tổng dòng điện 12 A
Tuổi thọ cơ học 1 x 107
chu kỳ chuyển mạch
Loại quá áp III (EN 60664-1)
Điện áp xung định mức chịu được Uimp 6 kV (EN 60664-1)
Đầu ra chẩn đoán ứng dụng
Số 2
Loại đầu ra Đầu ra bán dẫn đẩy-kéo, được bảo vệ ngắn mạch
Điện áp đầu ra CAO ≥ Vs – 3 V
Điện áp đầu ra THẤP ≤ 3 V
Dòng điện đầu vào (NPN) ≤ 15 mA
Dòng điện đầu ra (PNP) ≤ 120 mA
Đầu ra xung thử nghiệm
Số 1
Loại đầu ra Bán dẫn PNP, được bảo vệ ngắn mạch được bảo vệ
Điện áp đầu ra ≥ Vs – 3 V
Độ rộng xung thử nghiệm 2 ms
