GIÁM SÁT TÌNH TRẠNG – ĐÁNH GIÁ TÍN HIỆU – IFM

Nguồn: ifm.com/fs/DL3003

Tín hiệu analog kết hợp – GIÁM SÁT TÌNH TRẠNG – ĐÁNH GIÁ TÍN HIỆU

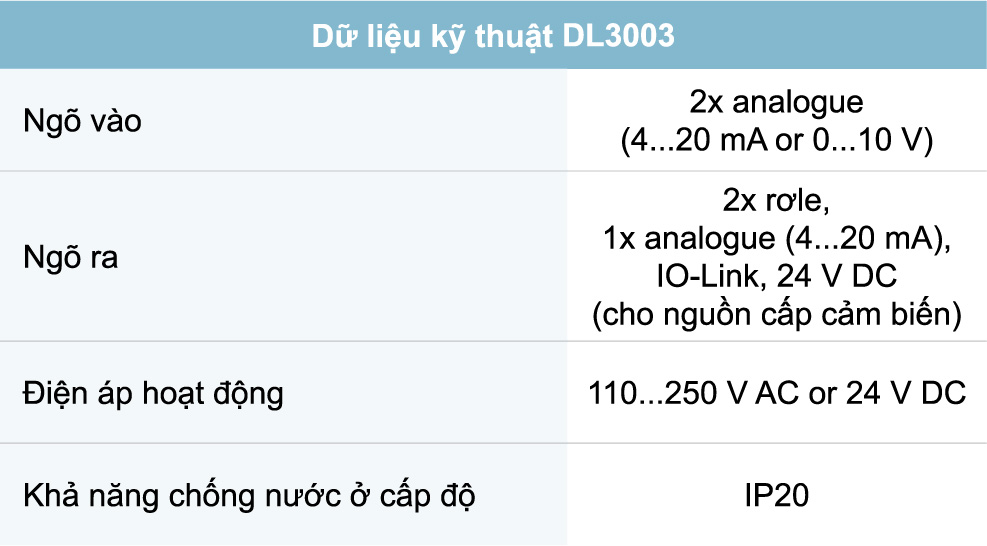

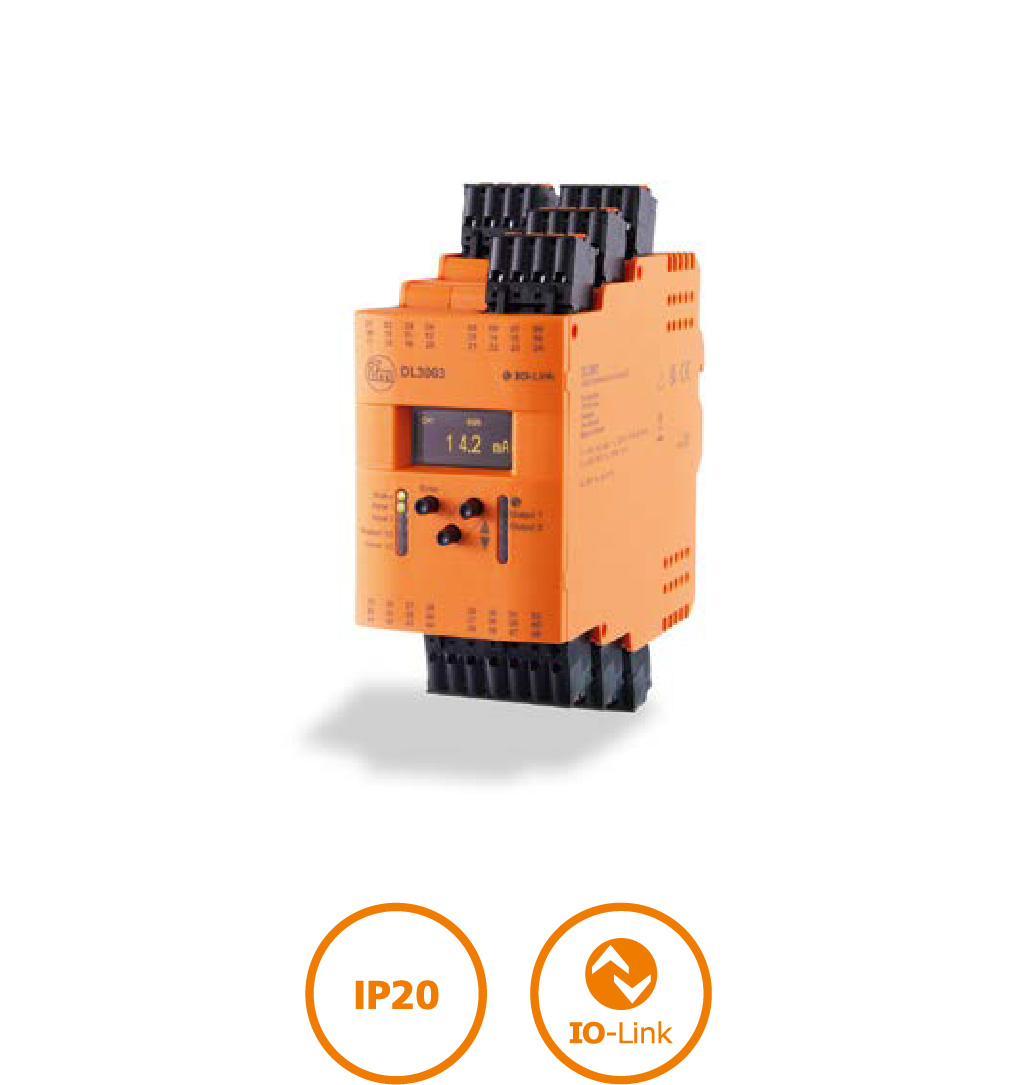

Bộ đánh giá tín hiệu analog tiêu chuẩn – Đánh Giá Tín Hiệu

• Giám sát, phân tích và tính toán trên hai giá trị analog đầu vào
• Lý tưởng cho việc xác định các giá trị khác nhau, ví dụ, giá trị áp suất, lưu lượng, mức hoặc nhiệt độ
• Chỉ báo giá trị giới hạn qua hai đầu ra rơle riêng biệt Thiết lập thông số mở rộng và thuận tiện qua IO-Link
• Màn hình OLED hiển thị rõ ràng các chỉ báo giá trị thực tế và cài đặt thông số

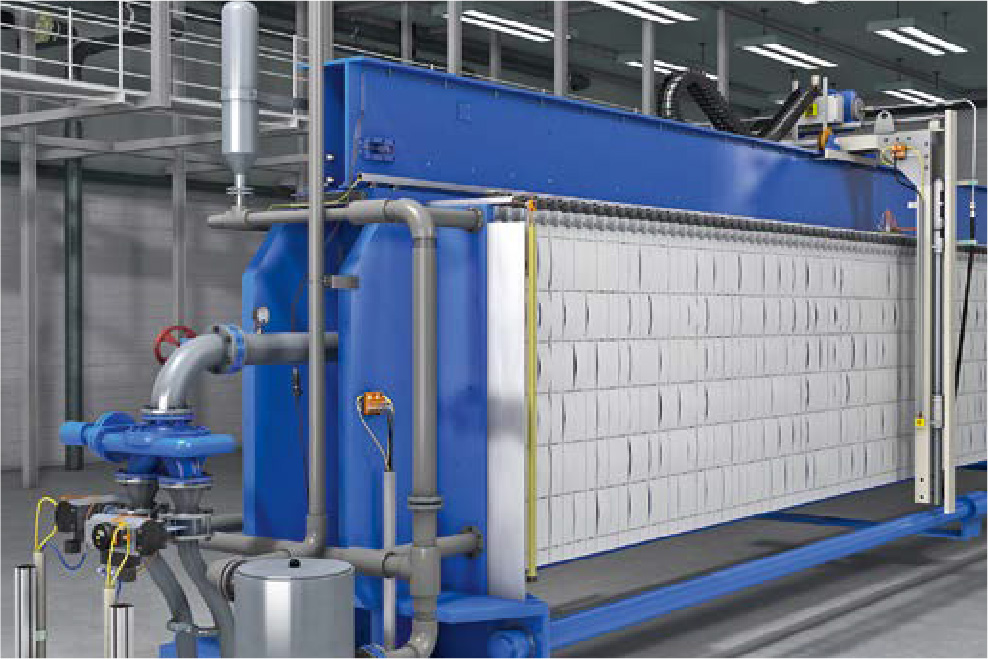

Đo áp suất khác nhau trên bộ lọc – Đánh Giá Tín Hiệu

Hai cảm biến áp suất đo áp suất trước và sau bộ lọc. Nếu bộ lọc bị tắc theo thời gian, chênh lệch áp suất sẽ tăng lên.

Giám sát giá trị quy trình analog – Giám Sát Tình Trạng – Đánh Giá Tín Hiệu

Sử dụng cho tất cả các ngành công nghiệp, cảm biến dạng điện tử được sử dụng để phát hiện các giá trị quy trình như nhiệt độ, áp suất hoặc lưu lượng.

Giám sát giá trị quy trình thường xảy ra trực tiếp trong cảm biến. Tuy nhiên, đôi khi cần có các thiết bị giám sát riêng biệt, ví dụ nếu hai giá trị đo được cần bù trừ với nhau và giá trị kết quả cần được giám sát.

Tính toán và đánh giá giá trị đo được – Giám Sát Tình Trạng – Đánh Giá Tín Hiệu

Bộ đánh giá có nhiều chế độ hoạt động khác nhau và có thể kết nối hai cảm biến analog.

Với cách này, có thể gán hai điểm chuyển mạch cho một tín hiệu đo được hoặc gán một giá trị giới hạn cho hai giá trị đo khác nhau. Hai tín hiệu đo được có thể thu hẹp lại hoặc mở rộng phạm vi và ghép nối với nhau bằng các hàm toán học như cộng hoặc trừ.

Giá trị quy trình được tính toán theo cách này có thể giám sát với tối đa hai điểm chuyển mạch và có thể xuất ra dưới dạng tín hiệu analog (4…20 mA).

Các giá trị đo được có thể được truyền kỹ thuật số đến bộ điều khiển cấp cao hơn thông qua IO-Link. Việc cài đặt thông số mở rộng của thiết bị cũng được thực hiện thuận tiện thông qua IO-Link.

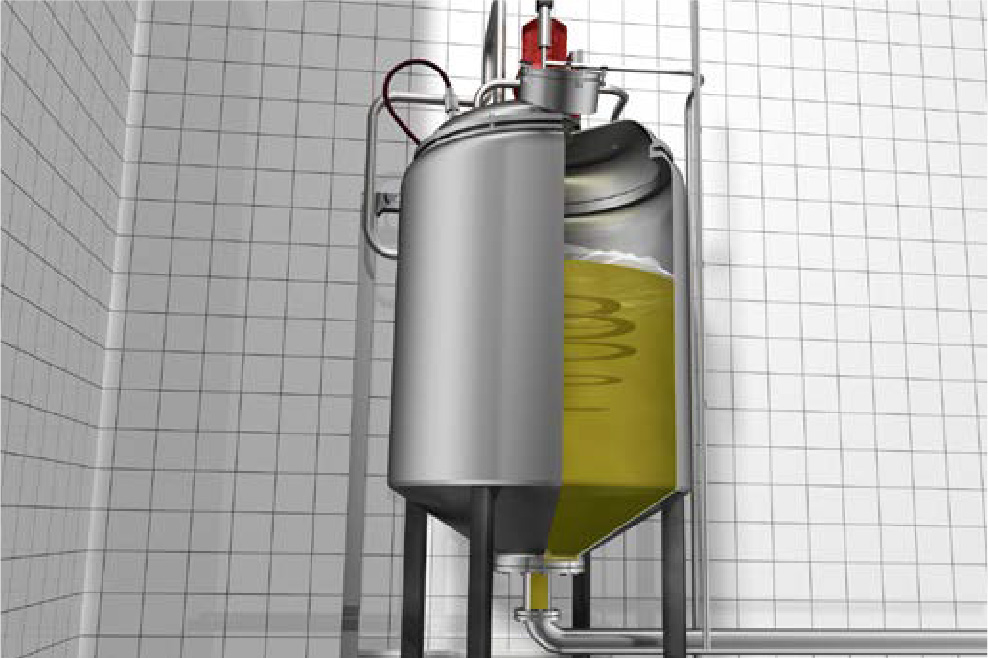

Đo áp suất trong bể chứa lên men – Giám Sát Tình Trạng – Đánh Giá Tín Hiệu

Ngoài áp suất thủy tĩnh ở đáy bể, áp suất của khí phía trên môi trường vật liệu, tăng lên do quá trình lên men, được đo và trừ đi áp suất thủy tĩnh để xác định mức
