Mô tả ứng dụng (Application Description)
Trong ngành vận tải hàng không, việc xếp dỡ Unit Load Device (ULD) đòi hỏi độ chính xác cao để đảm bảo ULD phù hợp tuyệt đối với vị trí xếp trên máy bay. Mỗi ULD phải khớp chính xác với contour (đường viền) được định nghĩa trước để tránh va chạm với khoang hàng, giảm nguy cơ hư hỏng hàng hóa và tăng hiệu quả vận hành.
Để đảm bảo tính chính xác, các hệ thống contour monitoring sử dụng cảm biến LiDAR 2D LMS5xx để quét dữ liệu hai chiều của ULD trong quá trình di chuyển. Đồng thời, DFS60 incremental encoder cung cấp thông tin tốc độ chính xác về chuyển động của ULD. Dữ liệu thu được được so sánh với đường viền mục tiêu (predefined target contour) của từng loại ULD, giúp phát hiện kịp thời các vượt quá kích thước cho phép (unacceptable overruns) và thực hiện điều chỉnh nhanh chóng.
Thách thức (Challenge)
Việc giám sát đường viền ULD gặp nhiều thách thức:
- Đa dạng kích thước ULD: Các loại ULD khác nhau có hình dạng và kích thước khác nhau, yêu cầu hệ thống phải linh hoạt và chính xác.
- Di chuyển liên tục: ULD di chuyển nhanh trên băng chuyền, cần cảm biến tốc độ cao để ghi nhận dữ liệu chính xác.
- Nguy cơ hư hỏng khoang hàng: Sai số trong xếp dỡ có thể gây va chạm, làm hư hỏng hàng hóa và khoang máy bay.
- Độ chính xác cao: Cần so sánh chính xác đường viền thực tế với đường viền mục tiêu để phát hiện sai lệch nhỏ nhất.
Giải pháp kỹ thuật (Solution)
Các cảm biến LiDAR 2D LMS5xx kết hợp với DFS60 incremental encoder cung cấp giải pháp giám sát đường viền ULD toàn diện, chính xác và đáng tin cậy.
Nguyên lý hoạt động

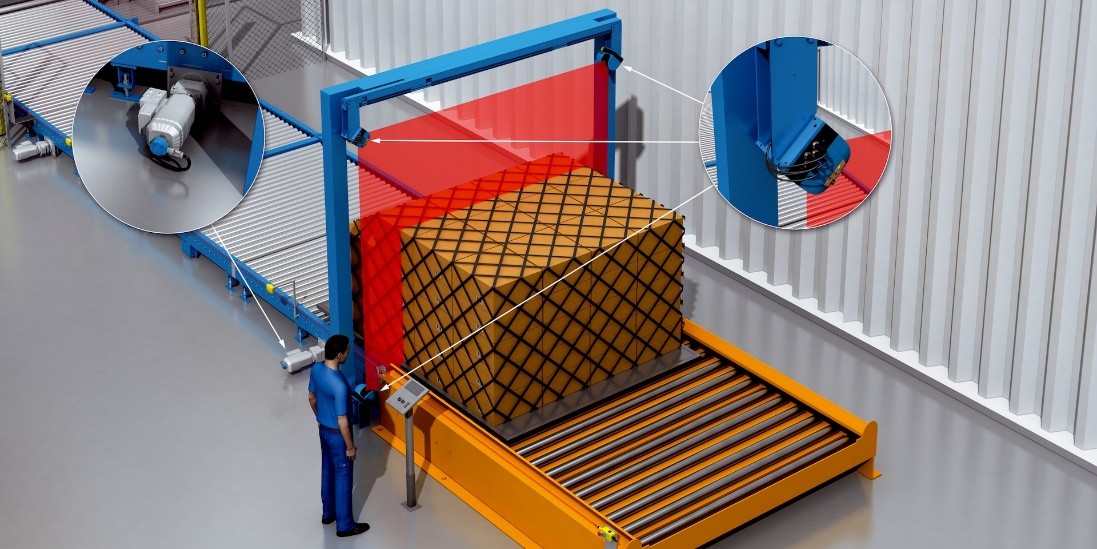

- Ba LMS5xx 2D LiDAR sensors được bố trí xung quanh ULD để ghi nhận dữ liệu quét hai chiều trong quá trình di chuyển.
- DFS60 incremental encoder đồng bộ đo tốc độ chuyển động của ULD, giúp tính toán vị trí chính xác theo thời gian thực.
- Hệ thống so sánh contour thực tế của ULD với đường viền mục tiêu (target contour).
- Nếu phát hiện vượt quá kích thước cho phép, hệ thống gửi tín hiệu cảnh báo và cho phép thực hiện điều chỉnh nhanh chóng, ngăn ngừa va chạm với khoang hàng.
Các sản phẩm phù hợp (Proposed Products)
- LMS5xx – High-Performance 2D LiDAR Sensor
- Cảm biến 2D hiệu suất cao, chính xác trong việc phát hiện vật thể ở khoảng cách xa.
- Lý tưởng cho việc giám sát contour của ULD với độ tin cậy và tốc độ quét cao.
- DFS60 – High-Resolution Incremental Encoder
- Bộ mã hóa quay (encoder) lập trình được, độ phân giải cao, phù hợp cho các ứng dụng yêu cầu độ chính xác cao.
- Cung cấp thông tin tốc độ chính xác, đồng bộ với dữ liệu LiDAR để tính toán contour ULD thời gian thực.
Lợi ích cho khách hàng (Customer Benefits)
- Ngăn ngừa hư hỏng khoang hàng: Phát hiện kịp thời các ULD vượt quá kích thước cho phép, tránh va chạm và hư hỏng.
- Đo lường chính xác và tin cậy: Kết hợp LiDAR 2D và incremental encoder giúp ghi nhận dữ liệu contour chính xác từng mm.
- Tăng hiệu quả vận hành: Hệ thống tự động giám sát giúp quá trình xếp dỡ diễn ra nhanh chóng, giảm sự can thiệp thủ công.
- Linh hoạt với nhiều loại ULD: Hệ thống dễ dàng điều chỉnh để phù hợp với các kích thước và loại ULD khác nhau.
- Phát hiện sớm và điều chỉnh nhanh: Sai lệch contour được phát hiện ngay lập tức, cho phép thao tác chỉnh sửa nhanh chóng trước khi ULD vào khoang máy bay.
Kết luận (Conclusion)
Việc giám sát đường viền ULD bằng LMS5xx 2D LiDAR sensors kết hợp với DFS60 incremental encoder cung cấp giải pháp toàn diện, chính xác và hiệu quả cho các hệ thống xếp dỡ tự động trong ngành hàng không.
Giải pháp này giúp:
- Đảm bảo tính chính xác của xếp dỡ ULD,
- Ngăn ngừa hư hỏng khoang hàng và hàng hóa,
- Tăng cường hiệu quả và an toàn vận hành,
- Dễ dàng tích hợp với các hệ thống băng chuyền và điều khiển hiện có.
Hệ thống này là tiêu chuẩn lý tưởng cho các sân bay hiện đại, nơi độ chính xác và an toàn là yếu tố cốt lõi của hoạt động vận tải hàng không.
