Giải pháp Turck Banner trong mạng lưới robot hàn: TBEN-L-SE-M2 dẫn đầu xu hướng Ethernet công nghiệp

Trong lĩnh vực sản xuất ô tô, đặc biệt là hàn thân vỏ (car body welding), các hệ thống hàn robot (robot cells) ngày càng đòi hỏi tốc độ, độ chính xác và tính ổn định cao. Một trong những thách thức lớn là làm sao vừa đảm bảo thay đổi dụng cụ nhanh chóng, vừa truyền dữ liệu từ camera IP theo thời gian thực để robot có thể điều chỉnh ngay trong quá trình vận hành.

Giải pháp đến từ Turck Banner với công tắc Ethernet TBEN-L-SE-M2 đã mở ra một chuẩn mực mới cho tự động hóa: giảm dây dẫn, tăng tốc độ truyền, bảo mật cao và độ sẵn sàng hệ thống tối đa.

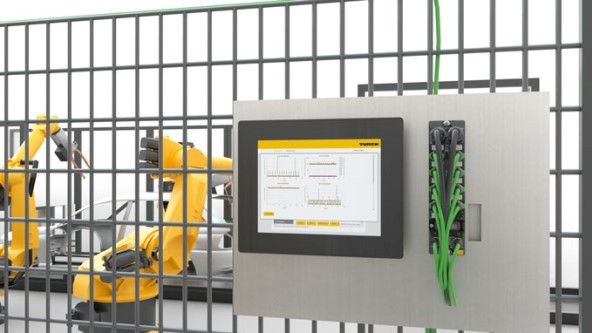

Nhờ tính năng đa hướng, nhiều người tham gia có thể truy cập luồng của camera IP

Thách thức trong mạng lưới robot hàn:

Khi vận hành dây chuyền sản xuất ô tô, các kỹ sư thường gặp phải:

• Chu kỳ thay dụng cụ (tool change) chậm => ảnh hưởng đến năng suất.
• Truyền dữ liệu hình ảnh không kịp thời => khiến robot khó căn chỉnh chính xác trong khi đang chạy.
• Nguy cơ tắc nghẽn dữ liệu => dẫn đến mất kết nối, gây gián đoạn sản xuất.
• An toàn mạng chưa đảm bảo => dễ phát sinh xung đột IP hoặc truy cập trái phép.

Đây chính là lúc các giải pháp Ethernet công nghiệp tiên tiến cần được áp dụng.

TBEN-L-SE-M2 – Công tắc Ethernet IP67 cho tốc độ và độ tin cậy vượt trội

Công tắc Ethernet TBEN-L-SE-M2 của Turck Banner được thiết kế để giải quyết triệt để các vấn đề này.

1. Truyền dữ liệu tốc độ cao với Cut-through Forwarding

Khác với chế độ store-and-forward truyền thống, cut-through forwarding cho phép dữ liệu được truyền đi ngay khi xác định được địa chỉ đích. Điều này giảm đáng kể độ trễ (latency), phù hợp cho các ứng dụng camera IP hỗ trợ định hướng robot theo thời gian thực.

Ngoài ra, công tắc được trang bị 2 cổng Gigabit (GBit ports), tạo nên một backbone tốc độ cao, giúp truyền dữ liệu nhanh chóng từ robot đến bộ điều khiển trung tâm.

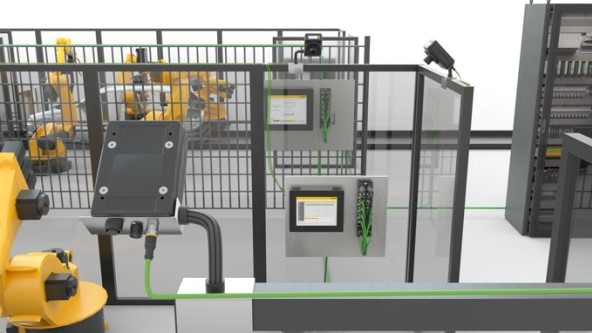

Đường truyền xương sống tốc độ cao (Highspeed-Backbone) đảm bảo việc truyền dữ liệu giữa các switch và bộ điều khiển

2. Thay đổi dụng cụ siêu tốc dưới 150ms

Nhờ Quick-Link-Up, thiết bị Ethernet/IP và Profinet có thể online chỉ trong 150 mili-giây. Điều này giúp robot hàn linh hoạt thay đổi dụng cụ mà không làm gián đoạn dây chuyền, đó là điều cực kỳ quan trọng với các nhà máy có sản phẩm đa dạng.

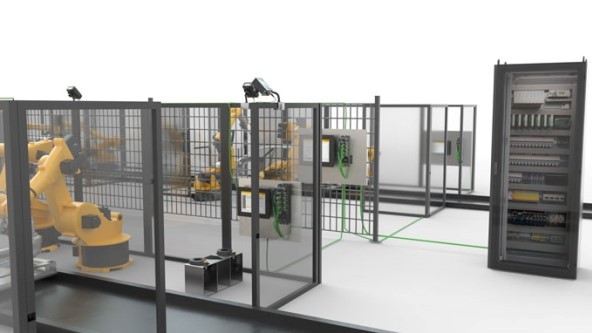

Cấp phát địa chỉ IP dựa trên cổng (Port-based IP address assignment) để cấu hình trong mạng Ethernet/IP và mạng Ethernet tiêu chuẩn

3. Đảm bảo tính sẵn sàng của hệ thống

Một điểm nổi bật của TBEN-L-SE-M2 là giám sát tải mạng (network load monitoring) theo từng cổng, giúp người vận hành biết ngay mức độ băng thông còn lại.

Đồng thời, chức năng Broadcast Storm Protection ngăn chặn tình trạng broadcast chiếm dụng toàn bộ băng thông – vốn là nguyên nhân phổ biến gây treo mạng trong sản xuất.

4. An toàn mạng tối đa với VLAN, Firewall và NAT Routing

Trong bối cảnh chuyển đổi số, bảo mật mạng công nghiệp là ưu tiên hàng đầu. TBEN-L-SE-M2 tích hợp nhiều lớp bảo vệ:

• VLAN (Virtual LAN): tách biệt mạng sản xuất và mạng quản lý.
• Firewall: ngăn chặn truy cập trái phép từ bên ngoài.
• NAT Routing: gán IP ảo (alias IP), tránh trùng IP và giảm nguy cơ bị thao túng.

5. Thiết kế IP67 giúp giảm dây dẫn, lắp đặt ngay tại hiện trường

Nhờ tiêu chuẩn bảo vệ IP67, TBEN-L-SE-M2 có thể lắp đặt trực tiếp trên hiện trường thay vì phải kéo dây về tủ điều khiển, điều này có nhiều ý nghĩa:

• Giảm thiểu chi phí và công sức đi dây.
• Rút ngắn thời gian triển khai.
• Tăng tính linh hoạt cho layout dây chuyền sản xuất.

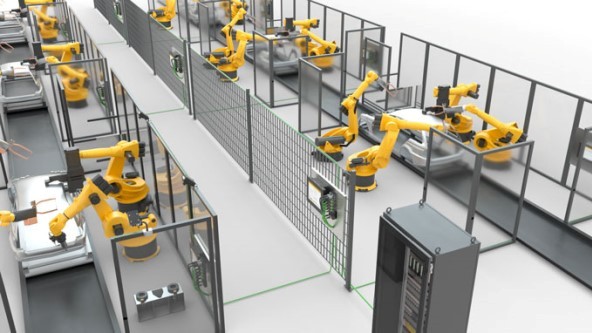

Việc lắp đặt các switch trực tiếp tại hiện trường giúp giảm thiểu tối đa công đoạn đi dây.

Lợi ích thực tế từ giải pháp Turck Banner

• Rút ngắn thời gian thay đổi dụng cụ xuống <150ms.
• Tăng tốc độ truyền dữ liệu camera, giúp robot điều chỉnh chính xác trong thời gian thực.
• Giảm thiểu rủi ro downtime nhờ giám sát tải mạng và chống broadcast storm.
• Bảo mật mạng công nghiệp tối ưu với VLAN, firewall và NAT routing.
• Giảm đáng kể chi phí dây dẫn với thiết kế IP67 lắp đặt tại hiện trường.

Trong kỷ nguyên Smart Factory, việc tối ưu mạng lưới robot và thiết bị tự động hóa là yếu tố sống còn để tăng năng suất. Turck Banner với công tắc Ethernet TBEN-L-SE-M2 không chỉ giúp giảm thời gian chu kỳ, tối ưu bảo mật và tăng độ tin cậy, mà còn mở rộng khả năng ứng dụng sang nhiều ngành công nghiệp khác. Nếu doanh nghiệp của bạn đang tìm kiếm giải pháp Turck tiên tiến để nâng cấp hệ thống mạng Ethernet trong sản xuất, thì TBEN-L-SE-M2 chính là lựa chọn lý tưởng.

Trích dẫn: https://www.turckbanner.sg/en/roboterschweisszellen-mit-ethernet-vernetzt-35692.php
