GIẢI PHÁP NHẬN DẠNG ĐA HƯỚNG CHO CUỘN GIẤY VỚI CLV65X VÀ W16 TỪ SICK

GIẢI PHÁP NHẬN DẠNG ĐA HƯỚNG CHO CUỘN GIẤY VỚI CLV65X VÀ W16 TỪ SICK

Trong ngành công nghiệp in ấn, giấy, bao bì hoặc sản xuất vật liệu cuộn, việc quản lý, truy xuất và nhận dạng chính xác từng cuộn giấy (paper roll) là một yêu cầu không thể thiếu.
Các cuộn giấy thường có đường kính lớn, trọng lượng nặng, bề mặt cong, và đôi khi mã vạch không nằm cố định theo một hướng nhất định — điều này khiến việc quét mã trở nên khó khăn nếu chỉ dùng barcode scanner thông thường.

Để giải quyết vấn đề đó, SICK cung cấp giải pháp “omni-directional identification” – nhận dạng đa hướng – sử dụng sự kết hợp giữa CLV65x fixed mount barcode scanner và W16 photoelectric sensor, mang lại hiệu suất quét vượt trội, ổn định và đáng tin cậy trong mọi tình huống.

1. Thách thức trong nhận dạng cuộn giấy

Trong thực tế, mỗi cuộn giấy hoặc cuộn vật liệu đều được dán mã vạch 1D (1D barcode) để phục vụ công tác quản lý sản xuất, kiểm soát tồn kho, hay truy xuất nguồn gốc.
Tuy nhiên, các yếu tố sau đây thường khiến việc nhận dạng gặp khó khăn:

• Hướng mã vạch thay đổi, có thể nằm nghiêng, nằm ngang hoặc xoay lệch trên bề mặt cong.
• Khoảng cách quét thay đổi liên tục do kích thước cuộn khác nhau.
• Điều kiện ánh sáng môi trường phức tạp, ảnh hưởng đến khả năng phản xạ của tia laser.
• Tốc độ băng chuyền cao, yêu cầu hệ thống phải phản hồi và xử lý nhanh.

Giải pháp CLV65x + W16 ra đời để khắc phục toàn bộ các vấn đề này.

2. CLV65x – Fixed Mount Barcode Scanner mạnh mẽ và thông minh

Dòng CLV65x là thế hệ fixed mount barcode scanner hiệu suất cao của SICK, được thiết kế chuyên biệt cho các ứng dụng công nghiệp cần nhận dạng mã 1D ở khoảng cách xa (long reading distances).
Nhờ công nghệ autofocus tự động (auto focus), CLV65x có thể điều chỉnh tiêu cự theo thời gian thực (real-time autofocus), đảm bảo hình ảnh mã vạch luôn rõ nét dù khoảng cách giữa cảm biến và bề mặt mã thay đổi liên tục.

🔸 Nguyên lý hoạt động

Hai thiết bị CLV65x được lắp đặt theo dạng chéo nhau (crosswise), mỗi thiết bị chiếu một tia laser line vuông góc tương đối, tạo thành vùng quét chéo trên bề mặt cuộn giấy.
Bằng cách này, bất kể mã vạch nằm ở hướng nào, hệ thống vẫn có thể đọc chính xác — đây chính là nguyên lý của nhận dạng đa hướng (omni-directional reading).

🔸 Ưu điểm nổi bật của CLV65x:

• Tốc độ quét cao – đảm bảo khả năng đọc mã khi cuộn giấy đang di chuyển.
• Real-time autofocus – tự động điều chỉnh tiêu cự theo khoảng cách thực tế.
• Hiệu suất đọc mạnh mẽ ngay cả với mã bị bẩn, mờ hoặc bị cong nhẹ.
• Dễ dàng tích hợp vào các hệ thống điều khiển hoặc giao thức truyền thông công nghiệp (Ethernet, PROFIBUS, CAN, v.v.).
• Kết cấu công nghiệp vững chắc, phù hợp với môi trường nhà máy có bụi, rung động và biến đổi nhiệt độ.

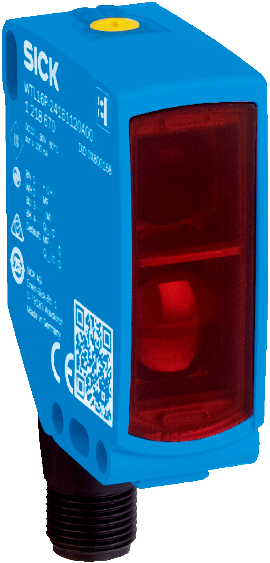

3. W16 – Photoelectric Sensor hỗ trợ kích hoạt quét thông minh

Trong hệ thống này, W16 small photoelectric sensor đóng vai trò như “bộ cảm biến kích hoạt” (trigger sensor).
Khi cuộn giấy di chuyển vào vùng đọc, W16 phát hiện sự hiện diện của vật thể và gửi tín hiệu kích hoạt (trigger signal) đến CLV65x, giúp scanner bắt đầu quét mã đúng thời điểm.

Điều này mang lại hai lợi ích lớn:

1. Tiết kiệm năng lượng và thời gian xử lý, vì scanner chỉ hoạt động khi có vật cần đọc.
2. Tăng tuổi thọ thiết bị, giảm hao mòn cơ học và tiêu thụ năng lượng.

🔹 Đặc điểm nổi bật của W16:

• Độ nhạy phát hiện cao, hoạt động ổn định ngay cả khi đối tượng có màu hoặc độ phản xạ khác nhau.
• Thiết kế nhỏ gọn, dễ dàng lắp đặt trong không gian hẹp.
• Vỏ VISTAL® siêu bền, chịu được va chạm, rung động và điều kiện công nghiệp khắc nghiệt.
• Độ chính xác kích hoạt cao, đảm bảo tín hiệu trigger đúng thời điểm, không trễ, không nhiễu.

4. Nguyên lý kết hợp giữa CLV65x và W16

Toàn bộ hệ thống hoạt động theo chuỗi logic thông minh như sau:

1️. Cuộn giấy di chuyển trên băng tải tiến vào vùng nhận dạng.
2️. W16 photoelectric sensor phát hiện sự xuất hiện của cuộn và gửi tín hiệu trigger đến CLV65x.
3️. Hai CLV65x scanner kích hoạt đồng thời, chiếu hai tia laser chéo nhau lên bề mặt cuộn giấy.
4️. Hệ thống sử dụng real-time autofocus để điều chỉnh tiêu cự, đảm bảo mã vạch ở khoảng cách nào cũng được nhận dạng rõ nét.
5️. Omni-directional reading cho phép đọc mã vạch bất kể hướng hoặc vị trí dán, đảm bảo dữ liệu luôn chính xác.
6️. Sau khi mã được quét, dữ liệu được truyền trực tiếp đến PLC hoặc hệ thống quản lý sản xuất (MES/WMS) để xử lý.

5. Lợi ích khi triển khai giải pháp nhận dạng đa hướng

– Hiệu suất đọc tối đa: Hệ thống quét chéo hai chiều giúp nhận dạng chính xác ngay cả khi mã bị xoay hoặc biến dạng.
– Giảm lỗi thao tác: Không cần căn chỉnh thủ công hướng mã vạch trên từng cuộn giấy.
– Tốc độ xử lý cao: Cảm biến kích hoạt nhanh, scanner đọc ngay lập tức, phù hợp với dây chuyền tốc độ cao.
– Tiết kiệm chi phí: Tăng hiệu quả vận hành, giảm lãng phí thời gian và nhân công kiểm tra thủ công.
– Độ bền công nghiệp: Cả CLV65x và W16 đều được thiết kế cho môi trường sản xuất liên tục, nhiều bụi và rung.

6. Ứng dụng thực tế

Giải pháp này không chỉ áp dụng cho cuộn giấy (paper rolls) mà còn phù hợp cho:

• Cuộn film nhựa, cuộn thép, cuộn nhôm trong sản xuất công nghiệp.
• Nhận dạng pallet hoặc thùng hàng có mã vạch xoay nhiều hướng.
• Kiểm soát đầu vào/đầu ra trong hệ thống logistics, warehouse, và traceability.
