Tại sao cần giám sát cấu trúc vi mô (microstructure) của mặt đường
Kết cấu bề mặt đường (microstructure) — bao gồm các vết nứt nhỏ, độ gồ ghề, lún vi mô hoặc các khuyết tật li ti — là yếu tố quan trọng quyết định tuổi thọ, an toàn và độ êm của tuyến đường. Nếu không được kiểm tra kỹ lưỡng và định kỳ, những hư hỏng nhỏ này có thể phát triển thành các vấn đề lớn hơn như ổ gà, rạn nứt sâu hoặc hư hỏng kết cấu, dẫn đến chi phí sửa chữa cao và gián đoạn giao thông.
Truyền thống, việc kiểm tra bề mặt đường bằng cách mắt thường hoặc các cảm biến cũ thường chỉ phát hiện các vấn đề lớn. Nhưng với yêu cầu ngày càng cao về bảo trì hạ tầng giao thông thông minh, các cơ quan quản lý và bảo trì đường bộ cần một giải pháp có khả năng đo đạc chi tiết, nhanh chóng và tự động hóa, để phát hiện sớm tổn thương vi mô và lên kế hoạch bảo trì hiệu quả.
Mối lo ngại – Những thách thức khi khảo sát bề mặt đường theo phương pháp truyền thống
- Phương pháp kiểm tra thủ công bằng mắt hoặc máy đo bề mặt có thể bỏ sót vết nứt nhỏ hoặc biến dạng vi mô.
- Khi tàu, ô tô lưu thông nhanh, cảm biến thấp hoặc hệ thống camera 2D khó thu được dữ liệu chính xác về độ cao, lún hoặc hình dạng ba chiều của bề mặt.
- Môi trường ngoài trời như mưa, ánh sáng thay đổi, bụi có thể ảnh hưởng nghiêm trọng đến độ tin cậy của việc đo lường.
- Việc dừng lưu thông để khảo sát bằng phương pháp truyền thống khiến chi phí và thời gian gián đoạn tăng cao.
Giải pháp – Hệ thống kiểm tra microstructure sử dụng camera 3D Ranger 3 của SICK
Để giải quyết những thách thức trên, SICK cung cấp giải pháp “Inspection of road conditions: microstructure”, sử dụng camera 3D cao tốc để thu thập dữ liệu vi cấu trúc bề mặt đường.

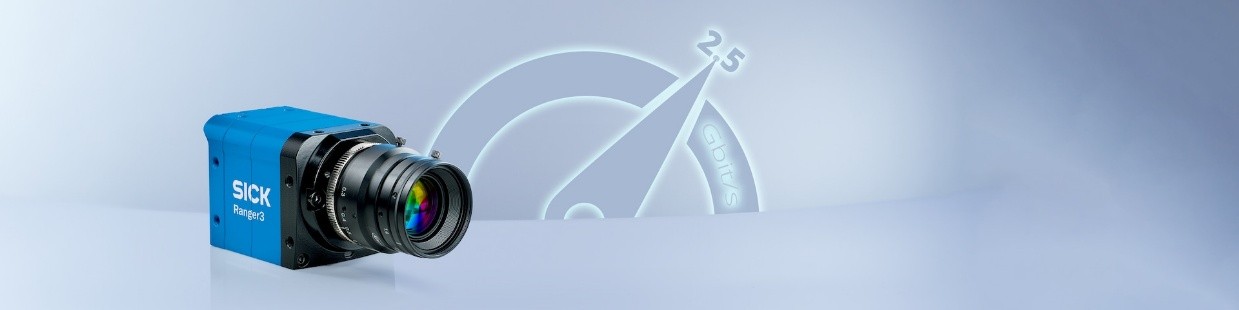

Sản phẩm áp dụng: SICK Ranger 3 3D Streaming Camera
- Ranger 3 là camera 3D streaming cao tốc, chuyên dùng để quét bề mặt với độ phân giải cao và tốc độ lấy mẫu lớn – phù hợp để thu thập hồ sơ 3D của đường khi xe khảo sát di chuyển.
- Thiết kế chắc chắn, có khả năng hoạt động trong môi trường khắc nghiệt (bụi, rung, ánh sáng thay đổi), đảm bảo thu dữ liệu ổn định và chính xác.
- Cung cấp dữ liệu điểm mây (point cloud) hoặc tiết diện 3D giúp phân tích chi tiết bề mặt, phát hiện các điểm lún, vết nứt hoặc biến dạng vi mô ngay từ giai đoạn đầu.
Cách ứng dụng thực tế:

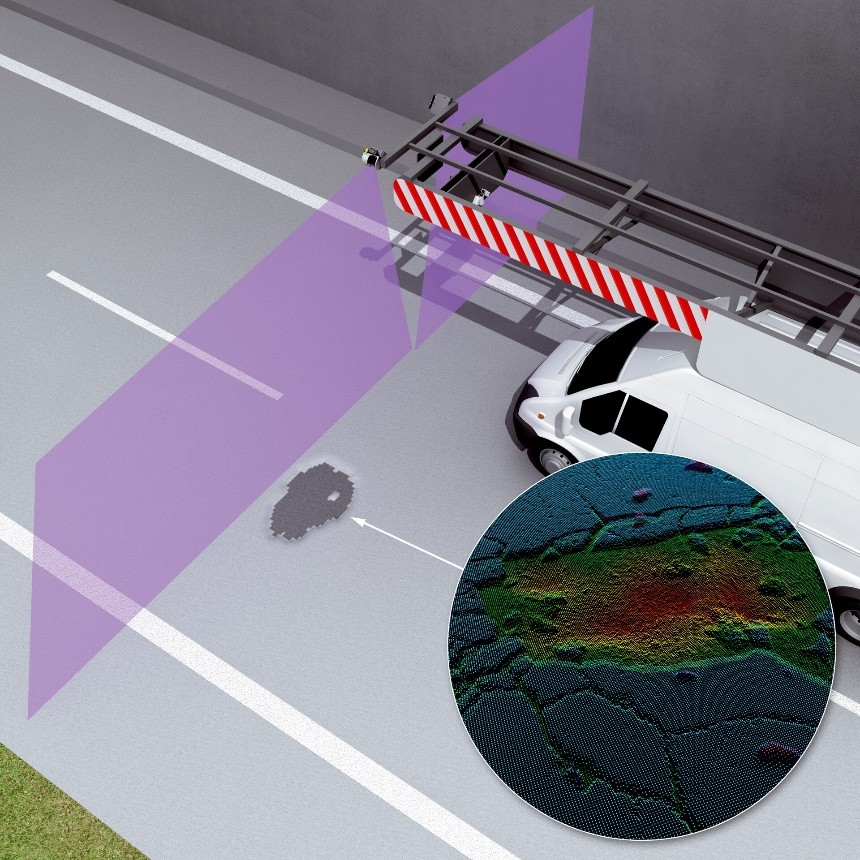

- Lắp đặt camera trên xe khảo sát hoặc thiết bị di chuyển dọc theo tuyến đường cần đánh giá.
- Khi di chuyển trên đường, Ranger 3 quét bề mặt liên tục, ghi nhận các profile 3D của mặt đường.
- Dữ liệu thu được được xử lý bởi phần mềm phân tích chuyên dụng để xác định các chỉ số như: độ gồ ghề (roughness), lún vi mô, nứt nhỏ hoặc độ cao lệch giữa các đoạn đường.
- Kết quả phân tích giúp đội ngũ bảo trì đường bộ đưa ra quyết định: sửa chữa ngay, theo dõi định kỳ hay chỉ cần bảo trì nhẹ — tối ưu chi phí và thời gian.
Lợi ích khi triển khai giải pháp kiểm tra microstructure đường bằng Ranger 3
- Phát hiện sớm hư hỏng nhỏ: Với dữ liệu 3D chi tiết, hệ thống có thể nhận biết các vấn đề vi mô trước khi chúng trở thành lỗi lớn.
- Tiết kiệm chi phí bảo trì: Bằng cách xác định vùng cần bảo trì chính xác, giảm chi phí sửa chữa lớn và hạn chế gián đoạn giao thông.
- Khảo sát hiệu quả và tự động: Thay vì khảo sát thủ công, xe khảo sát trang bị Ranger 3 có thể chạy liên tục và thu thập dữ liệu 3D mà không cần dừng nhiều.
- Dữ liệu giá trị cho phân tích dài hạn: Hồ sơ 3D có thể lưu trữ, theo dõi theo thời gian, giúp các cơ quan quản lý đường bộ lập kế hoạch nâng cấp hoặc bảo trì chiến lược.
- Phù hợp nhiều điều kiện thực tế: Khả năng hoạt động trong môi trường khắc nghiệt giúp giải pháp này đáng tin cậy trên đường cao tốc, quốc lộ, đường đô thị hoặc khu vực nhiều bụi.
Kết luận
Việc giám sát microstructure bề mặt đường là bước quan trọng để nâng cao chất lượng, an toàn và tuổi thọ của hệ thống giao thông. Sử dụng camera 3D Ranger 3 của SICK trong giải pháp “Inspection of road conditions: microstructure” giúp các cơ quan quản lý đường bộ và bảo trì đường chính xác hơn trong việc nhận diện khuyết tật nhỏ, tối ưu chi phí sửa chữa và nâng cao hiệu quả vận hành.
Nếu bạn đang phụ trách hạ tầng giao thông hoặc đội ngũ bảo trì đường bộ, việc cân nhắc áp dụng giải pháp này sẽ giúp bạn chuyển từ bảo trì phản ứng sang bảo trì chủ động – làm chủ chất lượng bề mặt đường từ gốc.
