GIẢI PHÁP GIÁM SÁT CỬA AN TOÀN VỚI SAFETY INTERLOCK – I10 LOCK VÀ FLEXI SOFT SAFETY CONTROLLER

Trong các dây chuyền đóng gói (packaging machines) hiện đại, yếu tố an toàn máy móc (machine safety) đóng vai trò cực kỳ quan trọng. Khi các bộ phận chuyển động tốc độ cao hoạt động — như băng tải, trục quay, dao cắt hoặc đầu hàn — nguy cơ gây chấn thương cho người vận hành là rất lớn. Vì vậy, việc giám sát và khóa cửa an toàn (door monitoring with safety interlocks) là yêu cầu bắt buộc nhằm bảo vệ con người và đảm bảo vận hành an toàn.

Tầm quan trọng của Safety Door Monitoring trong dây chuyền đóng gói

Các cửa an toàn (safety doors) trên máy đóng gói có hai chức năng chính:

1. Cung cấp quyền truy cập vào máy – để bảo trì, thay cuộn màng, hoặc xử lý lỗi trong quá trình vận hành.
2. Ngăn ngừa nguy hiểm cho người vận hành – bằng cách giới hạn tiếp cận các khu vực có chuyển động nguy hiểm (hazardous movements).

Trong thực tế, nhiều tai nạn công nghiệp xảy ra do người vận hành mở cửa khi máy chưa dừng hẳn. Để khắc phục điều đó, hệ thống an toàn hiện đại sử dụng Safety Interlocks (thiết bị khóa liên động an toàn) để khóa cửa vật lý cho đến khi các chuyển động nguy hiểm biến mất hoàn toàn.

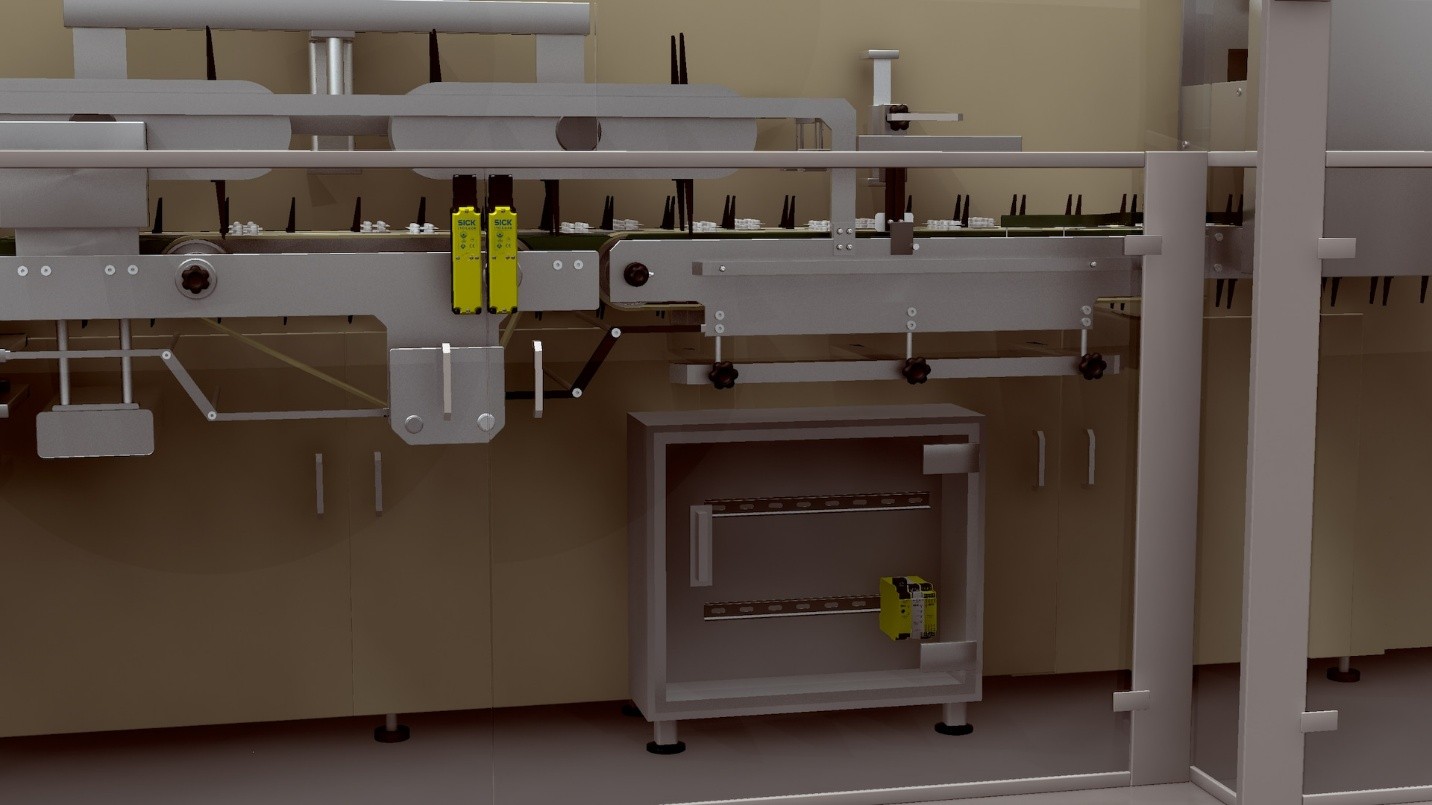

Giải pháp hoàn chỉnh: i10 Lock và Flexi Soft Safety Controller

i10 Lock Safety Switch là một thiết bị khóa cơ điện (electro-mechanical safety interlock) đã được kiểm chứng, đảm bảo độ tin cậy cao và tuổi thọ lâu dài. Khi được kết hợp với Flexi Soft Safety Controller của SICK, nó tạo nên một hệ thống giám sát cửa an toàn toàn diện (complete machine safety solution) – vừa dễ tích hợp, vừa đáp ứng các tiêu chuẩn an toàn quốc tế.

1. i10 Lock Safety Switch – Giải pháp khóa cơ điện an toàn cho cửa máy

Thiết bị i10 Lock Safety Switch hoạt động dựa trên cơ chế liên động khóa cửa (interlocking mechanism):

• Khi máy đang chạy, cửa sẽ được khóa chặt (mechanical locking), ngăn người vận hành mở cửa.
• Chỉ khi chuyển động nguy hiểm dừng hoàn toàn, tín hiệu từ Safety Controller mới cho phép mở khóa.
• Điều này đảm bảo rằng người vận hành chỉ có thể tiếp cận khu vực bên trong khi đã an toàn tuyệt đối.

Ưu điểm nổi bật của i10 Lock:

• Cấu trúc cơ điện bền bỉ (electro-mechanical design), hoạt động ổn định ngay cả trong môi trường công nghiệp khắc nghiệt.
• Door monitoring function – theo dõi trạng thái cửa (mở/đóng/khóa) chính xác, gửi tín hiệu về bộ điều khiển an toàn.
• Lực khóa cao (high locking force), phù hợp cho các cửa bảo trì lớn hoặc cửa chịu tải rung động.
• Tuân thủ tiêu chuẩn an toàn ISO 14119, đảm bảo Performance Level e (PL e) theo ISO 13849-1.
• Dễ dàng lắp đặt (easy mounting) với kích thước nhỏ gọn, phù hợp cho hầu hết các dòng packaging machine.

2. Flexi Soft – Bộ điều khiển an toàn lập trình (Software-Programmable Safety Controller)

Flexi Soft Safety Controller là “bộ não” của hệ thống an toàn, có khả năng xử lý linh hoạt các tín hiệu từ cảm biến và công tắc an toàn. Khi được kết nối với i10 Lock Safety Switch, Flexi Soft đảm bảo rằng:

• Cửa chỉ mở khi tất cả các điều kiện an toàn được đáp ứng.
• Khi có vi phạm (ví dụ mở cửa trong khi máy vẫn quay), hệ thống sẽ ngắt nguồn ngay lập tức (emergency stop).
• Có thể cấu hình dễ dàng bằng phần mềm Flexi Soft Designer, giúp người kỹ sư tối ưu logic an toàn theo từng ứng dụng.

Tính năng chính của Flexi Soft:

• Modular design – dễ mở rộng module I/O để phù hợp với hệ thống nhiều cửa.
• Real-time diagnostics – theo dõi, chẩn đoán và hiển thị trạng thái từng thiết bị an toàn.
• Tích hợp dễ dàng với PLC hoặc HMI trong hệ thống tự động hóa.
• Tương thích với nhiều chuẩn fieldbus (EtherNet/IP, PROFINET, Modbus TCP, EtherCAT).
• Đảm bảo mức an toàn SIL3 / PL e, đáp ứng mọi tiêu chuẩn quốc tế.

Cơ chế vận hành của hệ thống giám sát cửa an toàn

1. Khi máy đóng gói bắt đầu vận hành, i10 Lock Safety Switch sẽ kích hoạt cơ chế khóa, ngăn mở cửa.
2. Trong quá trình vận hành, Flexi Soft Safety Controller liên tục giám sát tín hiệu từ i10 Lock và các cảm biến khác (light curtain, emergency stop, safety scanner…).
3. Khi người vận hành yêu cầu mở cửa (ví dụ để bảo trì), Flexi Soft đảm bảo tất cả chuyển động nguy hiểm đã dừng hoàn toàn trước khi giải phóng khóa (unlock signal).
4. Nếu cửa bị mở trái phép hoặc sự cố xảy ra, hệ thống ngắt nguồn lập tức, đảm bảo zero-harm protection.

Hệ thống này giúp ngăn chặn truy cập trái phép (unauthorized access) và ngăn khởi động lại ngoài ý muốn (unexpected restart prevention) – những nguyên nhân hàng đầu gây tai nạn công nghiệp.

Lợi ích khi sử dụng i10 Lock và Flexi Soft trong dây chuyền đóng gói

• Bảo vệ tối đa cho người vận hành (operator protection).
• Đảm bảo tính toàn vẹn của quy trình sản xuất (process integrity) – tránh can thiệp không mong muốn.
• Giảm thời gian dừng máy (reduced downtime) nhờ chẩn đoán thông minh.
• Đáp ứng tiêu chuẩn CE, ISO 13849-1, IEC 62061.
• Chi phí đầu tư hợp lý, dễ mở rộng cho các hệ thống multi-door safety system.
• Tăng năng suất nhờ vận hành và bảo trì an toàn, hiệu quả.

Ứng dụng trong ngành đóng gói và tự động hóa công nghiệp

Giải pháp i10 Lock + Flexi Soft được ứng dụng rộng rãi trong:

• Máy đóng gói thực phẩm và dược phẩm (Food & Pharma Packaging Lines).
• Máy ép nhựa, máy dán nhãn, máy xếp thùng.
• Máy chiết rót, băng tải tự động, robot palletizing.
• Dây chuyền sản xuất hàng tiêu dùng nhanh (FMCG production lines).

Ở những khu vực này, việc đảm bảo cửa bảo trì chỉ được mở khi an toàn là yêu cầu bắt buộc – và i10 Lock Safety Switch mang lại sự tin cậy tuyệt đối.

Kết luận

Sự kết hợp giữa i10 Lock Safety Interlock và Flexi Soft Safety Controller mang lại giải pháp giám sát cửa an toàn hoàn chỉnh, đáp ứng mọi yêu cầu về industrial safety trong ngành đóng gói tự động (packaging automation).
Giải pháp này không chỉ bảo vệ con người, mà còn giúp doanh nghiệp duy trì năng suất, giảm rủi ro và đáp ứng các quy chuẩn an toàn toàn cầu.
