Vì sao “khoảng trống thông hành” lại quan trọng đối với đường sắt?
Trên hệ thống đường sắt — đặc biệt tại các khu vực nhạy cảm như hầm, cầu, catenary (đường dây trên cao), nhà ga hoặc các đoạn cong — việc đảm bảo khoảng trống đủ (clearance) giữa tàu & hạ tầng là yếu tố sống còn. Nếu clearance không đủ, tàu hoặc thiết bị theo sau có thể va chạm với kết cấu, gây hư hại, trật bánh, hoặc thậm chí gây tai nạn nghiêm trọng.
Việc kiểm tra “khoảng trống an toàn” cần được thực hiện thường xuyên, chính xác và với khả năng giám sát liên tục — đặc biệt khi tàu lưu thông với tốc độ cao hoặc tải trọng thay đổi — để bảo vệ hạ tầng và đảm bảo an toàn vận hành tuyến đường sắt.
Các thách thức với phương pháp đo truyền thống
- Kiểm tra thủ công (đo tĩnh khi tàu dừng) tốn thời gian, dễ sai sót, và không áp dụng tốt khi tàu vận hành liên tục.
- Các thiết bị đo tiếp xúc (contact gauge) dễ bị mòn, ảnh hưởng bởi rung lắc, thời tiết, hoặc yêu cầu dừng tàu để đo.
- Ở các đoạn có nhiều biến đổi hình học (cầu, hầm, đường cong, đường dây catenary), việc đảm bảo clearance đồng đều theo toàn bộ chiều dài tàu rất khó.
- Cần giải pháp đo liên tục, không gián đoạn, có độ chính xác cao — phù hợp với yêu cầu khai thác hiện đại.
Giải pháp của SICK – Đo & giám sát clearance bằng LiDAR LMS5xx
Giới thiệu sản phẩm chính – LMS5xx LiDAR
- LMS5xx là dòng cảm biến 2D LiDAR của SICK, được thiết kế để đo khoảng cách / biên dạng không tiếp xúc với tầm đo đến ~80 m.
- Với công nghệ multi-echo, LMS5xx vẫn hoạt động ổn định và đáng tin cậy ngay cả trong điều kiện thời tiết khắc nghiệt — mưa, sương, bụi — rất phù hợp để dùng ngoài trời hoặc trong hệ thống đường sắt.
- Cảm biến có vỏ nhôm chắc chắn, chuẩn IP67 với heating tích hợp — đảm bảo bền bỉ, ít bảo trì và hoạt động ổn định trong môi trường khắc nghiệt.
- Tốc độ quét cao và xử lý dữ liệu nhanh giúp ghi nhận biên dạng và khoảng cách liên tục — phù hợp để giám sát clearance khi tàu hoặc thiết bị di chuyển.

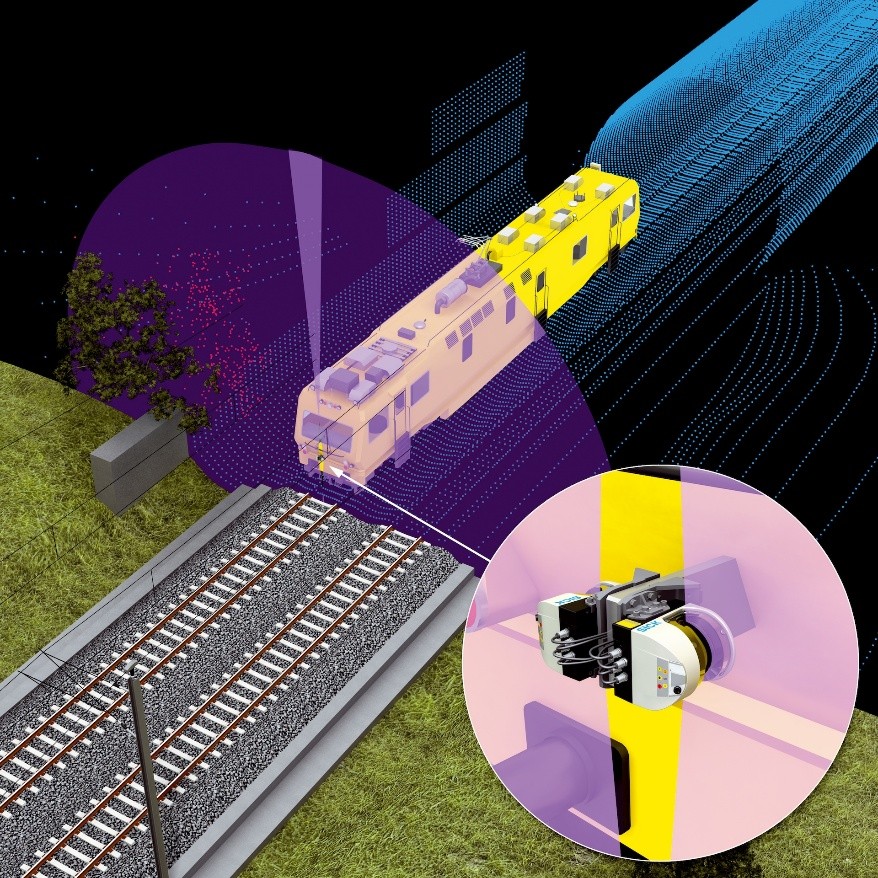

Cách hoạt động khi áp dụng cho đo clearance
- Cảm biến LMS5xx được gắn cố định, ví dụ trên xe kiểm tra, trụ giám sát hoặc một vị trí cố định bên đường ray đối diện với phần rộng nhất của tàu / đoàn tàu / catenary / hầm.
- Khi tàu di chuyển hoặc đi qua, LiDAR quét tia laser đo khoảng cách từ cảm biến đến điểm gần nhất trên tàu hoặc phần nhô ra → từ đó xác định biên dạng và “khẩu độ” (gauge) mà tàu chiếm.
- So sánh với dữ liệu reference/hồ sơ hạ tầng (khoảng trống yêu cầu) để xác định xem clearance có đủ hay không.
- Nếu phát hiện clearance không đủ (tức là tàu sẽ va chạm nếu tiếp tục), hệ thống có thể cảnh báo trung tâm điều khiển, cảnh báo người vận hành hoặc kích hoạt biện pháp bảo vệ — giúp ngăn chặn va chạm hoặc tai nạn trước khi xảy ra.
Ứng dụng thực tế – Khi nào nên dùng giải pháp đo clearance
- Kiểm tra clearance trong hầm, cầu, đường cong: Đặc biệt ở những đoạn mà khoảng không cao/tường/thành hẹp — giúp phát hiện sớm nguy cơ va chạm.
- Giám sát đường dây catenary / trụ điện / cầu vượt bộ: Đo khoảng cách tàu với cấu kiện phía trên — đảm bảo tàu không va vào đường dây, trụ, cầu.
- Bảo trì & kiểm tra định kỳ: Dùng trên xe kiểm tra hoặc đoàn tàu kiểm tra để đo clearance toàn tuyến mà không cần dừng đường ray — giảm gián đoạn vận hành.
- An toàn khi vận hành trong điều kiện tải nặng / tàu dài: clearance có thể thay đổi theo tải trọng, thiết bị gắn thêm → cần đo động để đảm bảo an toàn.
Lợi ích khi áp dụng LiDAR để đo clearance
- Giải pháp không tiếp xúc, không can thiệp hạ tầng: Không ảnh hưởng mặt đường ray, không cần dừng tàu để đo.
- Độ chính xác cao & đáng tin cậy: LiDAR đo trực tiếp khoảng cách và biên dạng, ít phụ thuộc ánh sáng hay thời tiết.
- Giám sát liên tục & tự động: Theo dõi clearance khi tàu đang vận hành, phát hiện sớm nguy cơ va chạm/hỏng hạ tầng.
- Tính linh hoạt & dễ lắp đặt bảo trì: Cảm biến gắn ngoài, bảo trì dễ dàng, phù hợp cả ngoài trời.
- Tiết kiệm chi phí & thời gian bảo trì: Giảm thiểu kiểm tra thủ công, hạn chế thời gian dừng đường ray.
- Tăng an toàn vận hành: Bảo vệ hạ tầng — hầm, cầu, catenary — và giảm rủi ro trật bánh, va chạm cấu kiện.
Kết luận
Trong bối cảnh vận hành đường sắt hiện đại — vận tốc cao, tải trọng thay đổi, nhiều đoạn hầm/cầu/đường dây — việc đảm bảo “clearance an toàn” cho đoàn tàu là vô cùng quan trọng. Giải pháp đo clearance bằng LiDAR LMS5xx của SICK mang lại khả năng giám sát chính xác, liên tục, tự động và bền bỉ — giúp bảo vệ hạ tầng, đảm bảo an toàn và tối ưu hóa chi phí bảo trì.
Nếu bạn phụ trách vận hành hoặc bảo trì mạng lưới đường sắt — việc áp dụng giải pháp này là một lựa chọn đáng cân nhắc để nâng cấp độ an toàn và tin cậy cho hệ thống đường sắt.
