GIẢI PHÁP BẢO VỆ TRUY CẬP VỚI CHỨC NĂNG MUTING

GIẢI PHÁP BẢO VỆ TRUY CẬP VỚI CHỨC NĂNG MUTING – TỐI ƯU AN TOÀN CHO HỆ THỐNG VẬN CHUYỂN PALLET TỰ ĐỘNG

Trong các nhà máy hiện đại, hệ thống vận chuyển tự động (automated material transport systems) ngày càng phổ biến – đặc biệt trong các dây chuyền đóng gói và quấn màng pallet (stretch film wrapper systems). Những khu vực nạp và xuất hàng (infeed và outfeed zones) là nơi có sự giao thoa giữa con người và máy móc, do đó tiềm ẩn nguy cơ cao về tai nạn lao động (industrial accidents).

Để đảm bảo an toàn cho người vận hành mà không làm gián đoạn quy trình tự động, giải pháp Access Protection with Muting được ra đời – kết hợp giữa cảm biến an toàn (safety sensors) và chức năng muting thông minh, giúp phân biệt chính xác giữa vật thể (pallet) và con người, từ đó ngăn ngừa truy cập nguy hiểm mà vẫn duy trì dòng vận chuyển liên tục.

Cơ chế của Muting trong hệ thống bảo vệ an toàn

Muting là một chức năng thông minh cho phép tạm thời vô hiệu hóa vùng bảo vệ an toàn (safety field) trong những tình huống nhất định, ví dụ như khi pallet hoặc vật liệu được phép đi qua vùng quét cảm biến, nhưng con người thì không.

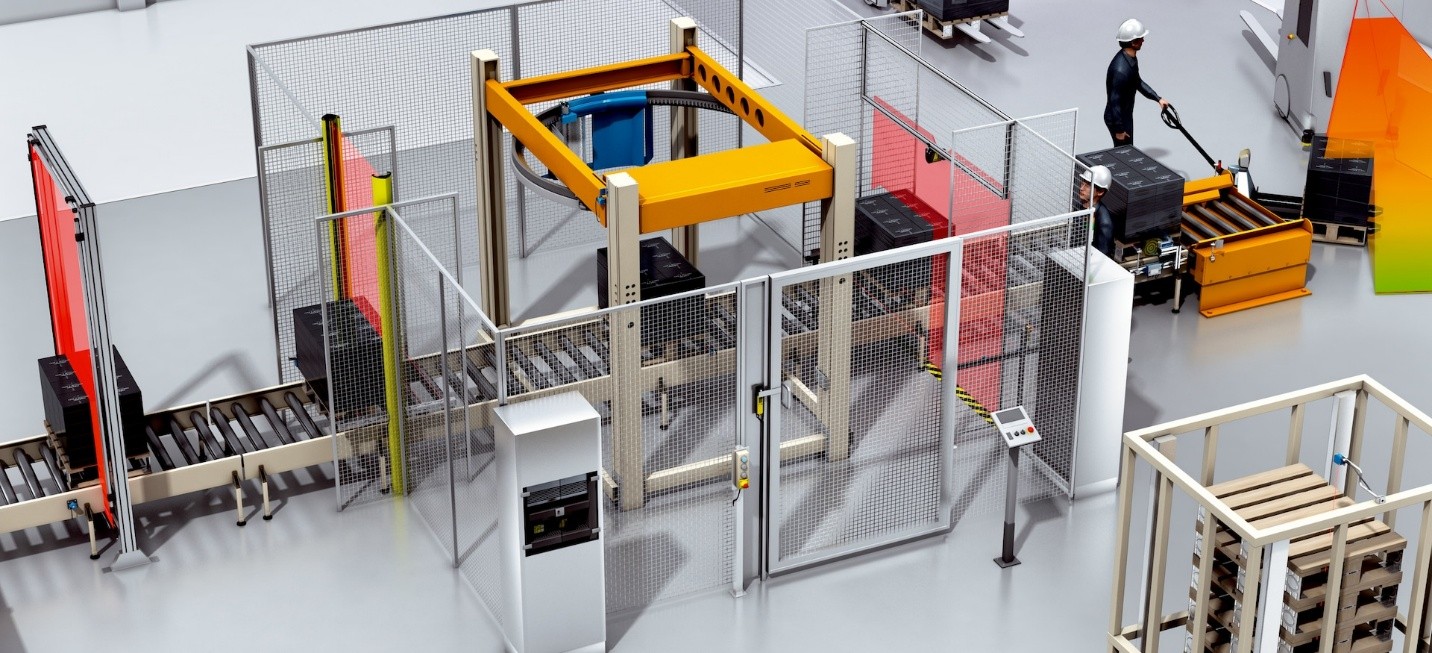

Trong các stretch film wrapper, pallet chứa hàng được vận chuyển qua vùng vào/ra (infeed/outfeed) nơi lắp đặt Safety Light-Beam Sensors (deTem4 LT).
Nếu không có muting, các cảm biến an toàn sẽ ngắt hệ thống mỗi khi pallet đi qua, gây gián đoạn sản xuất.

Nhờ muting sensors (GL6 photoelectric retro-reflective sensors), hệ thống có thể nhận biết trình tự hợp lệ của vật thể, cho phép pallet đi qua mà không kích hoạt dừng khẩn cấp (stop signal).
Ngược lại, nếu phát hiện chuyển động bất thường hoặc con người đi vào vùng quét, vùng bảo vệ lập tức được kích hoạt lại, đảm bảo an toàn tuyệt đối cho người vận hành.

Giải pháp hoàn chỉnh: deTem4 A/P LT Muting A/P và GL6 Sensor

deTem4 A/P LT Muting A/P là Safety Light-Beam Sensor được thiết kế chuyên biệt cho access protection with muting. Khi kết hợp cùng GL6 photoelectric sensors – hoạt động như muting sensors, hệ thống tạo nên một giải pháp giám sát thông minh, chính xác và hiệu quả cao.

Cấu trúc và nguyên lý hoạt động

• deTem4 LT là multi-beam safety light-beam sensor (thiết bị cảm biến an toàn đa tia sáng), tạo ra vùng quét ánh sáng bảo vệ (protective light field) quanh khu vực infeed/outfeed.
• GL6 sensors được bố trí theo vị trí chiến lược để nhận biết hướng và chuỗi di chuyển của vật thể.
• Khi tín hiệu từ GL6 khớp với logic muting được thiết lập (ví dụ: pallet đang vào hoặc ra), hệ thống tự động “mute” vùng an toàn, cho phép vật thể đi qua.
• Sau khi pallet ra khỏi vùng quét, vùng bảo vệ được kích hoạt lại ngay lập tức, ngăn mọi truy cập nguy hiểm.

Ưu điểm nổi bật của hệ thống deTem4 LT Muting A/P

• Hiệu quả cao và đáng tin cậy (High reliability) – phát hiện chính xác đối tượng, tránh nhầm lẫn giữa người và vật thể.
• Giải pháp tiết kiệm chi phí (Economic solution) – chỉ cần kết hợp deTem4 LT và GL6 sensors là có thể thiết lập một muting system hoàn chỉnh.
• Tích hợp dễ dàng (Plug & Play integration) – không cần lập trình phức tạp, tương thích với các bộ điều khiển an toàn phổ biến như Flexi Soft Safety Controller.
• Cấu trúc bền bỉ (Rugged design) – đáp ứng điều kiện công nghiệp khắc nghiệt, đạt chuẩn IP67/IP69K.
• Độ chính xác cao (High detection precision) – phù hợp với vùng làm việc hẹp và yêu cầu bảo vệ người ở khoảng cách gần.
• Tối ưu cho hệ thống tự động hóa (Automation-ready) – tương thích hoàn toàn với các pallet conveyors, wrapping systems, robot loading stations.

SafeRS3 – Bổ sung bảo vệ bằng công nghệ Radar trong môi trường khắc nghiệt

Bên cạnh light-beam sensors, SICK còn cung cấp safeRS/safeRS3 Safety Radar Sensors, giải pháp lý tưởng cho khu vực có bụi, hơi nước hoặc ánh sáng nhiễu – nơi cảm biến quang học khó hoạt động chính xác.

SafeRS3 Radar System tạo vùng bảo vệ bằng sóng radar an toàn (safety-rated radar field), hoạt động ổn định trong môi trường khắc nghiệt (harsh environments) như kho hàng, nhà máy thép, hoặc khu vực ngoài trời.
Việc kết hợp deTem4 LT + safeRS3 giúp doanh nghiệp xây dựng một hệ thống access protection đa lớp (multi-layer protection system) – vừa đảm bảo an toàn tuyệt đối, vừa duy trì hiệu suất sản xuất liên tục.

Safe Entry Exit – Hệ thống Muting thế hệ mới

Safe Entry Exit là giải pháp muting thế hệ mới do SICK phát triển, mang lại sự linh hoạt, nhỏ gọn và dễ cài đặt hơn so với các hệ thống truyền thống.
Hệ thống này sử dụng logic thông minh được tích hợp sẵn, cho phép xác định vật thể hợp lệ mà không cần bộ điều khiển ngoài.

Ưu điểm của Safe Entry Exit:

• Cài đặt nhanh (Quick commissioning) – không cần cấu hình muting phức tạp.
• Phát hiện hướng di chuyển (directional detection) chính xác.
• Giảm thiểu wiring và chi phí bảo trì thấp.
• Hoạt động ổn định ngay cả trong điều kiện ánh sáng hoặc bụi cao.

Giải pháp này mở ra một hướng mới trong thiết kế hệ thống muting hiện đại, lý tưởng cho các nhà máy tự động hóa và logistics thông minh (smart factories & intralogistics systems).

Ứng dụng của hệ thống Muting trong công nghiệp

Giải pháp Access Protection with Muting được ứng dụng rộng rãi trong:

• Stretch film wrapper systems – khu vực nạp và xuất pallet.
• Conveyor systems – khu vực giao hàng tự động.
• Robot loading/unloading stations – vùng chuyển giao vật liệu.
• Warehouse automation – bảo vệ khu vực giao cắt giữa robot và người.
• Packaging & logistics lines – khu vực di chuyển sản phẩm hoặc pallet thành phẩm.

Nhờ vào khả năng phân biệt chính xác giữa vật thể và con người, hệ thống giúp giảm downtime, duy trì năng suất và đảm bảo tuân thủ tiêu chuẩn an toàn quốc tế.

Lợi ích nổi bật cho doanh nghiệp

• Bảo vệ tuyệt đối cho nhân viên vận hành (operator safety).
• Giữ vững hiệu suất sản xuất (high productivity) – không cần dừng máy khi vật thể đi qua.
• Giảm thiểu lỗi dừng giả (false stop reduction).
• Tăng tuổi thọ thiết bị nhờ thiết kế chắc chắn và độ tin cậy cao.
• Đáp ứng tiêu chuẩn CE, ISO 13849-1, IEC 62061, PL e / SIL3.
• Giải pháp mở rộng linh hoạt – dễ tích hợp với các hệ thống an toàn khác như safety controller Flexi Soft, safety relay ReLy, radar sensor safeRS3.

Kết luận

deTem4 LT Muting A/P kết hợp với GL6 photoelectric sensors và Safe Entry Exit system của SICK mang đến giải pháp bảo vệ truy cập với muting thông minh, đáng tin cậy và hiệu quả nhất hiện nay.
Giải pháp này không chỉ bảo đảm an toàn tuyệt đối cho người lao động, mà còn giúp doanh nghiệp duy trì năng suất cao, giảm thời gian dừng máy, và hướng đến một môi trường sản xuất an toàn – thông minh – đạt chuẩn công nghiệp 4.0.

Nguồn: https://www.sick.com/sg/en/
