1. Giới thiệu tổng quan

Trong môi trường vận hành liên tục và có mật độ người qua lại rất cao như sân bay, khu vực băng chuyền nhận hành lý (baggage claim carousel) được xem là một trong những điểm quan trọng nhất cần đảm bảo an toàn. Băng chuyền vận hành 24/7, chịu tải lớn và liên tục tương tác với hành khách, nhân viên mặt đất và thiết bị cơ khí.

Để ngăn ngừa tai nạn do kẹt hàng, tiếp xúc quá gần, trượt – ngã hoặc va chạm với bộ phận truyền động, hệ thống cần được trang bị giải pháp an toàn đạt chuẩn, đồng bộ và đáng tin cậy. Việc tích hợp ReLy Safety Relay (P4 UE23-2MF) kết hợp với Emergency Stop Pushbutton ES21 chính là giải pháp tối ưu, được thiết kế dành riêng cho các hệ thống băng tải trong môi trường công nghiệp và cảng hàng không.

Giải pháp này không chỉ nâng cao mức độ an toàn, mà còn đảm bảo hệ thống vận hành ổn định, giảm tối đa thời gian gián đoạn và đáp ứng các tiêu chuẩn quốc tế về an toàn máy móc.

2. Thách thức an toàn tại khu vực Baggage Claim

Băng chuyền nhận hành lý mặc dù vận hành với tốc độ không cao, nhưng vẫn tồn tại nhiều rủi ro thực tế:

• Hành khách cúi người quá sâu để lấy hành lý
• Va chạm giữa người và băng chuyền trong giờ cao điểm
• Hành lý kẹt vào các điểm chuyển hướng
• Dây đai, quần áo hoặc vật dụng bị cuốn vào belt
• Motor quá tải hoặc sự cố cơ khí
• Hành khách, trẻ em hiếu động đến quá gần mép băng tải

Do đó, hệ thống an toàn không thể chỉ dừng ở mức cảnh báo, mà phải đảm bảo:

• Dừng khẩn ngay lập tức khi có tình huống nguy hiểm
• Giám sát liên tục integrated contacts và actuator contacts
• Khả năng hoạt động trong môi trường đông người
• Reset linh hoạt theo đúng quy trình sân bay (manual/automatic reset)
• Đáp ứng tiêu chuẩn PL d/PLe theo ISO 13849

ReLy Safety Relay và ES21 Emergency Stop Pushbutton là bộ đôi được thiết kế chính xác cho những yêu cầu này.

3. ReLy Safety Relay (P4 UE23-2MF) – Bộ xử lý an toàn trung tâm

3.1 Chức năng & vai trò chính

ReLy Safety Relay đảm nhiệm vai trò “bộ não an toàn” của toàn bộ hệ thống, với các chức năng then chốt:

• Tích hợp & đánh giá tín hiệu từ emergency stop pushbutton
• Kích hoạt shutdown drive unit ngay khi phát hiện tín hiệu dừng khẩn
• Giám sát song song actuator contacts và các contact tích hợp
• Hỗ trợ lựa chọn giữa manual reset hoặc automatic reset
• Đảm bảo logic an toàn theo tiêu chuẩn PL e / SIL 3

ReLy được tối ưu cho vận hành 24/7 – phù hợp hoàn hảo với môi trường sân bay có tần suất sử dụng cực cao.

3.2 Điểm mạnh khi dùng trong hệ băng chuyền sân bay

• Độ tin cậy cao: Thiết kế mạch kép giảm thiểu rủi ro lỗi contact.
• Phản hồi tức thì: Thời gian kích hoạt ngắn, đảm bảo dừng băng chuyền nhanh trong tình huống nguy hiểm.
• Triển khai linh hoạt: Tương thích cả hệ thống retrofit lẫn thiết kế mới.
• Giao diện đơn giản, dễ vận hành: Tiết kiệm thời gian đào tạo kỹ thuật viên.
• Hiệu suất ổn định: Hoạt động liên tục trong môi trường rung động và nhiệt độ thay đổi của sân bay.

4. ES21 Emergency Stop Pushbutton – Dừng khẩn cấp nhanh & đáng tin cậy

ES21 là thiết bị dừng khẩn (Emergency Stop Pushbutton) được phát triển để đảm bảo phản hồi nhanh nhất trong trường hợp xảy ra tình huống nguy hiểm trên băng chuyền.

4.1 Đặc tính kỹ thuật nổi bật

• Thiết kế độ nhạy cao, nhấn 1 lần là tín hiệu truyền về ReLy ngay lập tức.
• Có hai tùy chọn: surface-mounted với housing hoặc built-in version lắp âm panel.
• Hoạt động bền bỉ, chịu lực va chạm tốt.
• Dễ nhận diện nhờ màu sắc và biểu tượng theo tiêu chuẩn ISO.
• Linh kiện contact chất lượng cao, tuổi thọ sử dụng dài.

4.2 Tính phù hợp khi triển khai tại sân bay

• Bố trí dọc băng chuyền cho cả hành khách lẫn nhân viên xử lý hành lý.
• Dễ dàng tiếp cận ngay lập tức khi xảy ra sự cố.
• Tín hiệu ổn định, không bị nhiễu dù khu vực có nhiều thiết bị điện công suất lớn.
• Đảm bảo an toàn ngay cả khi băng chuyền đang tải nặng hoặc vận hành liên tục.

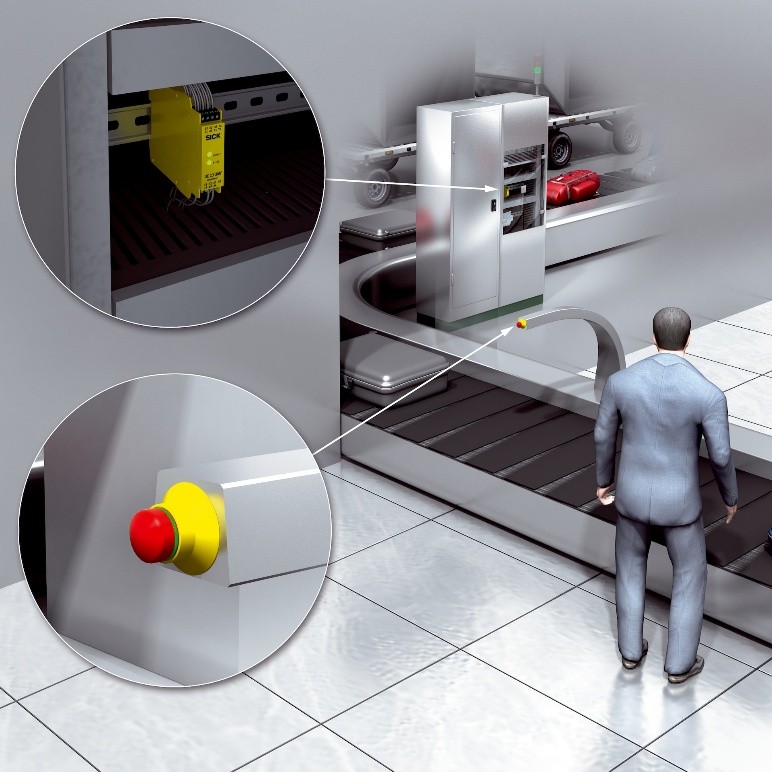

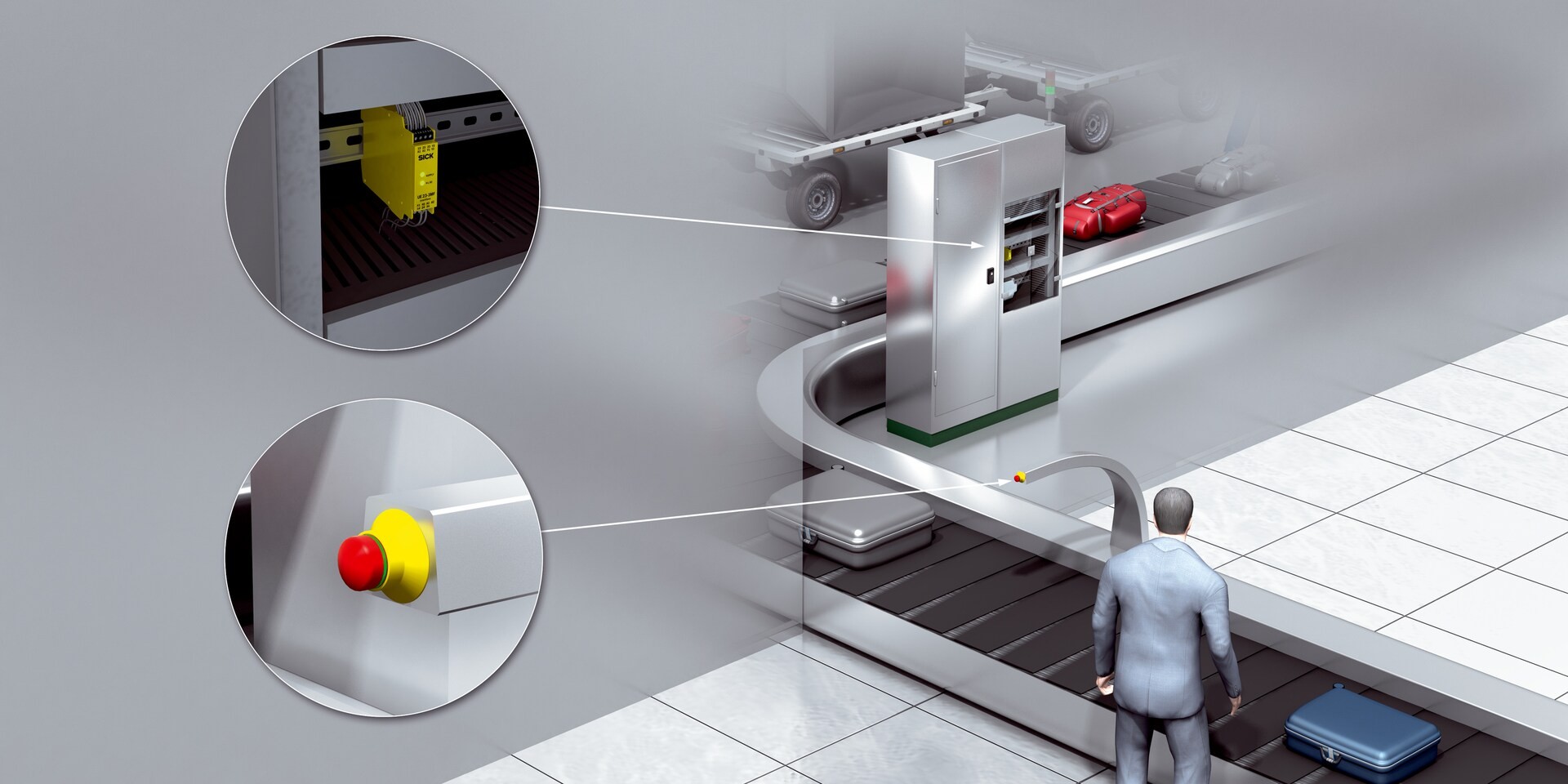

5. Kiến trúc hệ thống an toàn tích hợp ReLy & ES21

Sơ đồ hoạt động tổng quát:

1. Người vận hành hoặc hành khách nhấn ES21 Emergency Stop Pushbutton.
2. Tín hiệu được truyền về ReLy Safety Relay (P4 UE23-2MF).
3. ReLy lập tức xử lý và kích hoạt shutdown drive unit.
4. Băng chuyền dừng ngay lập tức, đảm bảo không có nguy cơ leo thang sự cố.
5. Kỹ thuật viên tiến hành manual reset hoặc hệ thống tự khôi phục theo cấu hình automatic reset.
6. Sau khi tất cả contact trở lại trạng thái an toàn, băng chuyền mới được phép khởi động lại.

6. Ứng dụng thực tế & các tình huống điển hình

6.1 Hành lý bị kẹt

ES21 được nhấn để ngăn belt kéo hành lý sâu vào khu vực truyền động, tránh hỏng hóc cơ khí và tai nạn.

6.2 Hành khách tiếp xúc quá gần băng chuyền

ReLy nhận tín hiệu dừng khẩn để bảo vệ người dùng, đặc biệt trong giờ cao điểm có nhiều trẻ em.

6.3 Motor quá tải hoặc trượt belt

Safety relay kích hoạt shutdown giúp tránh cháy motor hoặc gây hư hỏng thiết bị đắt tiền.

6.4 Sự cố vật dụng bị cuốn vào băng tải

Dừng ngay lập tức giúp giảm thiểu thiệt hại và bảo vệ hệ thống cơ học bên trong.

7. Lợi ích tổng thể của giải pháp

• Tối ưu hóa mức độ an toàn cho hành khách & nhân viên sân bay
• Giảm thiểu tai nạn lao động và rủi ro vận hành
• Bảo vệ thiết bị cơ điện, kéo dài tuổi thọ băng chuyền
• Rút ngắn thời gian downtime, đảm bảo lưu lượng hành lý không bị gián đoạn
• Đáp ứng tiêu chuẩn quốc tế về an toàn máy móc (ISO, IEC, EN)
• Tăng độ tin cậy tổng thể của hệ thống sân bay, nâng cao chất lượng dịch vụ

8. Kết luận

Giải pháp kết hợp ReLy Safety Relay và ES21 Emergency Stop Pushbutton là lựa chọn tối ưu cho hệ thống baggage claim carousel trong sân bay. Với khả năng phản hồi nhanh, giám sát an toàn toàn diện và độ tin cậy cao, bộ giải pháp này không chỉ bảo vệ người dùng mà còn đảm bảo tính liên tục và hiệu quả của hoạt động vận chuyển hành lý.

Đây là mô hình phù hợp cho mọi sân bay, từ các nhà ga nhỏ đến các hệ thống vận hành quy mô lớn, đòi hỏi độ an toàn tuyệt đối.
