CẢM BIẾN LASER PHÁT HIỆN ỐNG KIM LOẠI BÓNG

5/5 - (2 bình chọn)

Cảm Biến Laser Phát Hiện Ống Kim Loại Bóng Trong Dây Chuyền Sản Xuất Pin – Giải Pháp Từ Turck Banner

Trong ngành sản xuất pin hiện đại, đặc biệt là các dây chuyền ép kim loại cho vỏ pin, việc phát hiện chính xác các vật thể nhỏ, có bề mặt bóng loáng như ống kim loại (shiny sheet metal cylinders) là một bài toán đầy thách thức. Bề mặt phản xạ mạnh và tốc độ xử lý cao của dây chuyền khiến nhiều loại cảm biến quang học thông thường hoạt động thiếu ổn định hoặc chậm trễ.

Giải pháp đến từ Turck Banner, với sự kết hợp giữa cảm biến laser Q4X và I/O module TBEN-S tích hợp IO-Link, cho phép phát hiện vật thể chỉ trong vòng 10 mili giây, đồng thời cung cấp khả năng xử lý tín hiệu phi tập trung (decentralized signal processing) giúp bảo vệ máy móc, giảm chi phí bảo trì và tối ưu hiệu suất toàn dây chuyền.

Thách thức khi phát hiện ống kim loại bóng

Ống kim loại mỏng, có bề mặt sáng bóng thường là thành phần cấu thành vỏ pin lithium trong sản xuất. Các ống này được đưa vào máy ép tốc độ cao. Vấn đề đặt ra là:

Nếu ống không có mặt tại vị trí ép, khuôn ép sẽ va chạm trực tiếp vào đế gá (fixture) gây hư hại nghiêm trọng.
Các cảm biến cơ học trước đây thường bị mài mòn, kẹt hoặc lỗi do bụi/hơi dầu, dẫn đến báo sai.
Cảm biến quang thông thường thì khó phát hiện vật sáng bóng hoặc dễ bị nhiễu từ ánh sáng phản xạ.

Để giải quyết toàn diện các vấn đề trên, cần một loại cảm biến vừa nhạy, vừa nhanh, vừa bền.

Giải pháp cảm biến từ Turck Banner: Laser Q4X và I/O TBEN-S

Cảm biến Q4X – Phát hiện siêu nhanh, độ phản xạ cao

Cảm biến Q4X từ Banner Engineering, đối tác của Turck, là một loại cảm biến laser đo khoảng cách có độ chính xác cao. Q4X có thể:

Phát hiện vật thể sáng bóng, phản chiếu mạnh chỉ cách xa dưới 30 cm.
Đếm nhanh tín hiệu trong thời gian dưới 10 mili giây.
Phát hiện các lỗi như thiếu linh kiện hoặc vị trí sai lệch.

Với tiêu chuẩn IP69K, cảm biến Q4X có thể hoạt động ổn định trong môi trường có hơi dầu thủy lực, bụi kim loại – thường gặp trong các máy ép kim loại.

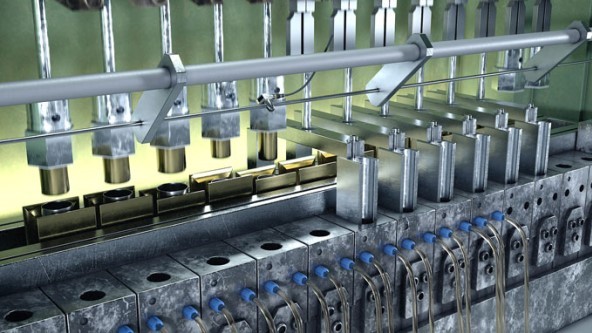

Cảm Biến Laser Phát Hiện Ống Kim Loại Bóng — Từ khoảng cách dưới 30 cm, Q4X có thể phát hiện ra những chiếc lon sáng bóng một cách đáng tin cậy

I/O Module TBEN-S với IO-Link

Để đạt tốc độ xử lý cực nhanh, hệ thống sử dụng I/O module TBEN-S của Turck Banner, có chức năng:

Kết nối 3 hoặc 4 cảm biến Q4X thông qua chuẩn IO-Link.
Đếm đầu vào từ các cảm biến và sau đó truyền kết quả đến bộ điều khiển của nhà máy thông qua Ethernet/IP.

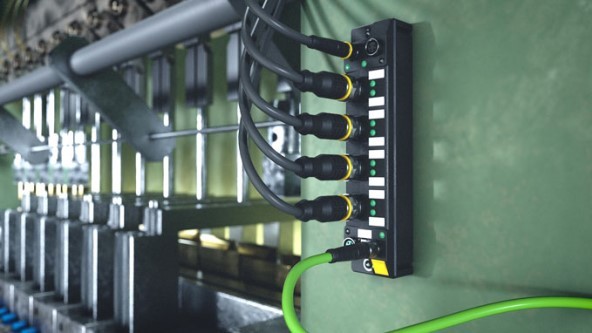

Các mô-đun I/O đếm các tín hiệu của Q4X và truyền kết quả đến bộ điều khiển

Việc kiểm tra khối này được lập trình dễ dàng trong công cụ cấu hình dựa trên web ARGEE của Turck. Nó cho phép đạt được tốc độ xử lý cao. Nếu tổng số không chính xác, PLC sẽ dừng máy ngay lập tức, ngăn ngừa hư hỏng và tăng độ sẵn sàng của máy.

Bảo trì dễ dàng với IO-Link

Nếu cảm biến bị hỏng hoặc cần được vệ sinh, IO-Link giúp đơn giản hóa việc thay đổi cảm biến.

Cấu hình cảm biến được lưu trữ trên IO-Link Master.
Khi thay cảm biến mới, IO-Link sẽ tự động nạp lại thông số cũ cho cảm biến thay thế.
Thời gian thay chỉ mất vài giây, không cần cài đặt lại bằng tay.

Ngoài ra, với chuẩn IP67, I/O module có thể gắn trực tiếp tại khu vực máy, giúp rút ngắn dây dẫn, giảm chi phí lắp đặt. Là một thiết bị đa giao thức, nó cũng có thể được sử dụng trên các bộ điều khiển với Profinet hoặc Modbus TCP.

Tính năng nổi bật của hệ thống cảm biến Turck Banner

Phát hiện nhanh chỉ trong 10 mili giây: Đảm bảo không bỏ sót vật thể, giúp dây chuyền xử lý sự cố ngay lập tức để tránh hư hại thiết bị.
Phát hiện chính xác vật thể phản xạ mạnh: Cảm biến Q4X hoạt động ổn định với các vật thể sáng bóng như ống kim loại – điều mà nhiều cảm biến thông thường không làm được.
Giao tiếp IO-Link thông minh: Lưu trữ thông số cảm biến trực tiếp trên IO-Link Master, giúp thay cảm biến dễ dàng, không cần cài đặt lại thủ công.
Xử lý tín hiệu phi tập trung (decentralized) trên I/O module: Tín hiệu từ cảm biến được xử lý tại chỗ, giúp giảm tải cho PLC và tăng tốc độ phản ứng của toàn hệ thống.
Tương thích với nhiều giao thức công nghiệp: Hỗ trợ Profinet, Ethernet/IP, Modbus TCP – dễ dàng tích hợp vào bất kỳ hệ thống điều khiển hiện có nào.
Hoạt động bền bỉ trong môi trường khắc nghiệt: Với tiêu chuẩn bảo vệ IP67/IP69K và vỏ thép không gỉ, thiết bị hoạt động ổn định trong điều kiện có bụi, hơi dầu, rung động.
Giảm thiểu chi phí lắp đặt: I/O module có thể gắn gần cảm biến, giảm chiều dài cáp và công việc đi dây trong tủ điện.

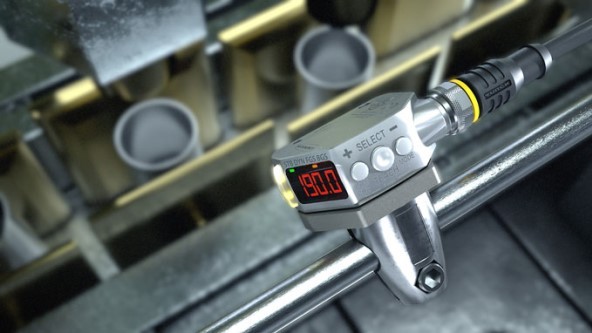

Nhờ vỏ thép không gỉ và khả năng bảo vệ IP69K, Q4X cũng chịu được hơi dầu thủy lực

Tại sao nên chọn cảm biến từ Turck Banner?

Turck Banner là thương hiệu toàn cầu chuyên về giải pháp cảm biến, tự động hóa và RFID cho nhà máy thông minh. Tại Việt Nam, các sản phẩm như cảm biến quang, cảm biến laser, I/O module chuẩn công nghiệp của Turck Banner được sử dụng rộng rãi trong:

Ngành sản xuất pin và năng lượng.
Dây chuyền lắp ráp trong ô tô, điện tử.
Ngành thực phẩm, hóa chất, nơi yêu cầu cảm biến có độ bảo vệ cao.

Với triết lý “giải pháp nhanh – tích hợp dễ – vận hành bền”, Turck Banner giúp doanh nghiệp tăng hiệu suất, giảm lỗi và tối ưu chi phí đầu tư dài hạn.

Tăng tốc dây chuyền sản xuất pin với cảm biến laser Q4X từ Turck Banner

Khi mọi mili giây đều quan trọng trong dây chuyền sản xuất tốc độ cao, đặc biệt là với các linh kiện nhạy cảm như ống kim loại bóng loáng trong pin, thì việc đầu tư đúng vào giải pháp cảm biến là bước đi chiến lược.

👉 Q4X kết hợp IO-Link từ Turck Banner chính là giải pháp cảm biến laser tối ưu, giúp bạn:

Phát hiện chính xác – Không lỗi – Không ngừng máy
Lắp đặt nhanh – Bảo trì dễ – Tương thích linh hoạt

Cảm biến và hệ thống quang điện sử dụng ánh sáng khả kiến hoặc hồng ngoại để phát hiện nhiều loại vật thể khác nhau mà không cần tiếp xúc, bất kể vật liệu, chất lượng và độ đồng nhất của chúng. Dù là phiên bản tiêu chuẩn hay đa chức năng có thể lập trình, thiết bị nhỏ gọn hay thiết bị có bộ khuếch đại ngoài, v.v., mỗi cảm biến đều có những tính năng đặc biệt phù hợp với các ứng dụng khác nhau – với Turck Banner, bạn sẽ tìm thấy danh mục giải pháp quang điện đa dạng nhất trên toàn thế giới.

Một số mã tham khảo: 4XFKLAF310-Q8 (ID: 3097341), Q4XFPLAF310-Q8 (ID: 3097539),….

Đối với tự động hóa nhà máy, Turck Banner cung cấp các mô-đun I/O fieldbus nhỏ gọn cho PROFIBUS-DP, DeviceNet, CANopen, AS-Interface, Modbus TCP, Ethernet/IP và PROFINET. Các mô-đun IP67 sử dụng trong môi trường khắc nghiệt có vỏ nhựa gia cường sợi thủy tinh và đầu nối kim loại, được bọc kín hoàn toàn, chống rung và chống sốc. Các mô-đun IP20 dùng để lắp trên thanh ray DIN trong tủ điều khiển cũng có thể được sử dụng để tích hợp các hộp điều khiển nhỏ.

Một số mã tham khảo: TBEN-S2-2RFID-4DXP (ID : 6814029 ), TBEN-S1-8DXP (ID: 6814023),….

Công ty cổ phần tự động Tiến Hưng tự hào là nhà phân phối của Turck Banner tại Việt Nam. Liên hệ ngay với chúng tôi để được tư vấn chi tiết về giải pháp.
