BẢO VỆ CON NGƯỜI TRONG QUÁ TRÌNH MỞ RỘNG VÀ THU HỒI PASSENGER BOARDING BRIDGE BẰNG 2D LIDAR SENSORS

BẢO VỆ CON NGƯỜI TRONG QUÁ TRÌNH MỞ RỘNG VÀ THU HỒI PASSENGER BOARDING BRIDGE BẰNG 2D LIDAR SENSORS

Passenger Boarding Bridge (PBB) đóng vai trò quan trọng trong việc kết nối hành khách từ nhà ga đến máy bay. Trong quá trình extension (mở rộng) và retraction (thu hồi), toàn bộ cầu dẫn khách di chuyển theo nhiều hướng — chiều ngang, chiều dọc, xoay và nâng/hạ. Đây là giai đoạn có rủi ro cao vì không gian bên trong hành lang di chuyển là khu vực hạn chế và thường có nhân viên kỹ thuật thao tác.

Để đảm bảo an toàn tuyệt đối, hệ thống cần một giải pháp giám sát liên tục, có khả năng phát hiện người hoặc vật cản theo thời gian thực.
Các 2D LiDAR Sensors như nanoScan3, microScan3 và TiM-S được thiết kế chính xác cho mục đích này.

1. Thách thức an toàn trong vận hành Passenger Boarding Bridge

Khi PBB di chuyển, các rủi ro đặc biệt có thể xảy ra:

• Nhân viên kỹ thuật đứng trong hành lang di chuyển mà không nhận thấy PBB đang vận hành
• Vật dụng bị bỏ quên trong zone chuyển động gây va chạm
• Khoảng không gian hẹp, tầm nhìn hạn chế
• PBB di chuyển với nhiều trục → điểm mù xuất hiện nhiều hơn
• Yêu cầu phải dừng khẩn cấp ngay khi phát hiện sự cố

Nếu không có hệ thống bảo vệ tự động, các rủi ro này có thể gây:

• Chấn thương cho con người
• Hư hỏng đến cấu trúc PBB
• Gián đoạn khai thác sân bay
• Chi phí sửa chữa cao và thiệt hại vận hành

2. 2D LiDAR Sensors – Giải pháp bảo vệ toàn diện

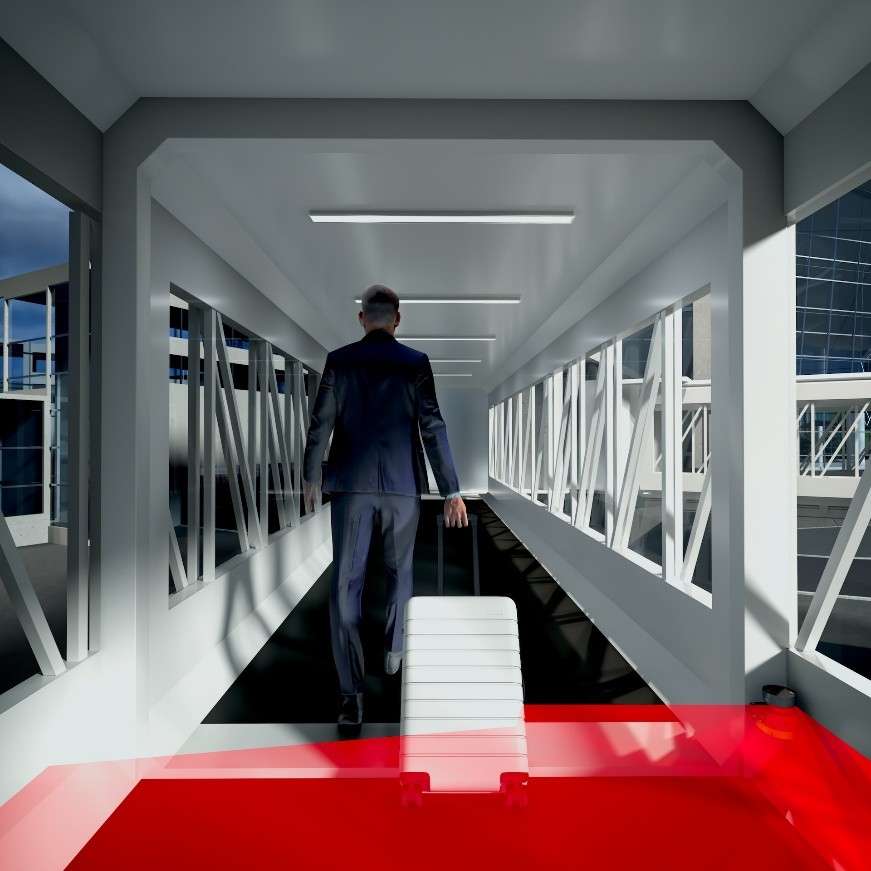

Hệ thống sử dụng các cảm biến 2D LiDAR Safety Laser Scanner được lắp dọc theo hành lang bên trong của Passenger Boarding Bridge.

Cách thức hoạt động

• Các LiDAR sensors liên tục quét 2D scan profiles theo thời gian thực.
• Dữ liệu thu được tạo thành bản đồ không gian 2D của hành lang di chuyển.
• Khi có người, vật cản hoặc chuyển động xuất hiện trong Warning Field hoặc Protective Field, cảm biến lập tức ghi nhận.
• Tín hiệu được gửi về bộ điều khiển PBB.
• Hệ thống tự động dừng mọi chuyển động cơ khí.
• Đồng thời gửi tín hiệu cảnh báo tới operator.

Ưu điểm nổi bật

• Phát hiện người/vật cản trong thời gian thực
• Vùng bảo vệ tùy chỉnh theo hình dạng hành lang
• Độ chính xác cao kể cả khi ánh sáng thay đổi hoặc môi trường có bụi
• Hoạt động tin cậy 24/7 trong môi trường sân bay
• Dễ tích hợp vào hệ điều khiển hiện hữu của PBB

3. Lợi ích cho người vận hành và sân bay

• Tăng mức độ an toàn cho nhân viên và hành khách
• Giảm thiểu rủi ro va chạm cơ khí hoặc tai nạn lao động
• Bảo vệ tài sản, giảm chi phí sửa chữa
• Đảm bảo PBB vận hành liên tục và ổn định
• Tuân thủ tiêu chuẩn an toàn quốc tế trong lĩnh vực hàng không
• Hỗ trợ hệ thống semi-automatic hoặc full-automatic PBB control

4. Your Possible Solutions

Dưới đây là các giải pháp phù hợp từ dòng Safety Laser Scanners của SICK:

microScan3

Danh mục: Safety Laser Scanners

microScan3 là dòng Safety Laser Scanner có độ bền cao, thiết kế cho môi trường công nghiệp khắc nghiệt và khả năng xử lý thông minh.

Tính năng chính:

• Công nghệ safeHDDM® cho khả năng lọc nhiễu và đọc dữ liệu cực kỳ chính xác
• Phạm vi bảo vệ rộng
• Dễ cấu hình với phần mềm Safety Designer
• Hoạt động ổn định trong môi trường ánh sáng mạnh hoặc thay đổi

nanoScan3

Danh mục: Safety Laser Scanners

nanoScan3 là Safety Laser Scanner nhỏ nhất từ SICK, phù hợp lắp đặt trong không gian hẹp của Passenger Boarding Bridge.

Ưu điểm:

• Kích thước cực nhỏ nhưng hiệu năng cao
• Độ chính xác vượt trội khi phát hiện người hoặc vật cản
• Lý tưởng cho ứng dụng cần thiết bị nhỏ gọn nhưng yêu cầu tính an toàn cao
• Rất bền và chống va đập tốt

TiM-S Series

Danh mục: Safety Laser Scanners

TiM-S được thiết kế cho cả hệ thống mobile và stationary.

Tính năng:

• Thiết kế linh hoạt cho nhiều ứng dụng cố định hoặc thiết bị di động
• Giám sát vùng bảo vệ và cảnh báo
• Tích hợp đơn giản và chi phí tối ưu
• Phù hợp cho các PBB kiểu cũ hoặc khu vực cần bổ sung lớp bảo vệ an toàn

5. Tại sao lựa chọn LiDAR Safety Scanners cho Passenger Boarding Bridges?

• Hoạt động phi tiếp xúc, không bị ảnh hưởng bởi rung động cơ khí
• Phát hiện chính xác trong điều kiện ánh sáng khó khăn
• Tạo multiple warning fields và protective fields tùy chỉnh
• Đáp ứng tiêu chuẩn IEC 61496 / ISO 13849 cho an toàn máy móc
• Độ bền cao → phù hợp môi trường hoạt động cường độ lớn như sân bay
